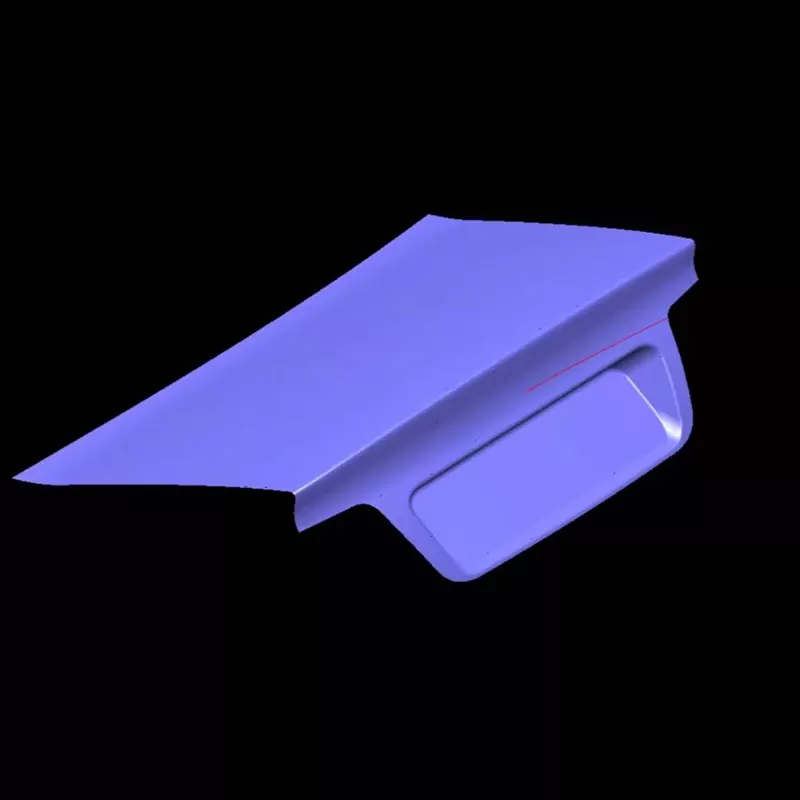

Штамповочный штамп для наружной панели крышки багажника автомобиля

Штамповочный штамп для наружной панели крышки багажника SIKAIDA представляет собой крупное высокоточное оборудование, специально разработанное для производства металлических компонентов наружных панелей крышки багажника. Используя такие материалы, как холоднокатаная сталь и алюминиевые сплавы, он формирует сложные изогнутые поверхности посредством передовых процессов штамповки, интеграции междисциплинарных технологий и демонстрации профессиональных производственных возможностей SIKAIDA.

Основные характеристики продукта:

1. Формование большой изогнутой поверхности: подходит для сложных наружных панелей крышки багажника с двойным изгибом размером более 800 мм × 600 мм, формованных за один процесс штамповки, с точным контролем кривизны и припуском на поток материала, чтобы избежать таких дефектов, как трещины и морщины.

2. Требования к высокой точности и блеску: поверхности достигают зеркальной полировки (Ra≤0,4 мкм), без царапин и вмятин; Строгий контроль параметров штамповки обеспечивает безупречную обработку поверхности, соответствующую автомобильным стандартам внешнего вида.

3. Адаптируемость к сложным геометрическим конструкциям. Наши штампы для штамповки наружных панелей автомобильной крышки багажника адаптируются к различным геометрическим особенностям наружных панелей багажника благодаря оптимизированным технологическим дополнительным поверхностям, ребрам и вентиляционным системам для обеспечения равномерного формования всех деталей.

4. Система прецизионной направляющей и балансировки: оснащенная высокоточным направляющим и балансировочным устройством, соосность верхней и нижней матриц составляет ≤0,02 мм, что обеспечивает равномерный зазор при штамповке и предотвращает появление заусенцев и локализованную чрезмерную тонкость деталей.

5. Усовершенствованная система смазки и извлечения из формы: централизованная система смазки снижает трение и износ; пневматические и гидравлические механизмы распалубки обеспечивают плавную распалубку без деформаций и царапин.

Сценарии применения продукта

Подходит для изготовления крышек багажников легковых автомобилей, таких как седаны, внедорожники и минивэны. Разделяется на три категории в зависимости от типа транспортного средства:

1. Экономика: основное внимание уделяется стоимости, упрощенной структуре и пригодности для массового производства.

2. Средний и высокий уровень: имеет изысканный внешний вид, оснащен высокоточной системой формования и полировки.

3. Новая энергия: легкая конструкция, подходящая для обработки новых материалов, таких как алюминиевые сплавы.

Производственный процесс

1. Анализ продукта и моделирование процессов.

Штамповочная машина для наружной панели крышки багажника автомобиля использует профессиональное программное моделирование для прогнозирования дефектов формования, оптимизации процессов и структур пресс-форм, а также обеспечения рациональности конструкции.

2. Дизайн пресс-формы

Весь процесс проектирования выполняется с использованием программного обеспечения для 3D-проектирования, включая обработку, сборку и техническое обслуживание, а также вывод полных чертежей и списка спецификаций.

3. Выбор материала

- Основание пресс-формы: сталь 45# или 42CrMo, подвергнутая термообработке для обеспечения прочности и ударной вязкости.

- Рабочие части: Cr12MoV, SKD11 и другие инструментальные стали с твердостью HRC48-52 после термообработки, обеспечивающие превосходную износостойкость.

- Направляющие стойки и втулки: подшипниковая сталь или высокоуглеродистая хромистая сталь, обеспечивающие высокую твердость и высокую износостойкость.

4. Прецизионная обработка

Черновая обработка допускает припуск на чистовую обработку; чистовая обработка обеспечивает точность и чистоту поверхности. Поверхности отполированы и покрыты твердым хромом для обеспечения зеркального блеска и износостойкости.

5. Сборка и отладка (пробное формование T0)

Соберите стандартные детали и проверьте герметичность. Выполните пробную штамповку, чтобы проверить точность и стабильность. Оптимизируйте параметры и отрегулируйте форму, чтобы готовая деталь соответствовала стандартам.

Тенденции развития

Адаптация к легким материалам, продвижение интеллектуального и цифрового производства, достижение точного интегрированного формования, применение технологий аддитивного производства и внедрение концепций экологически чистого производства.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штамповочном штампе для наружной панели крышки багажника автомобиля?

A1: В основе пресс-формы обычно используется углеродистая конструкционная сталь или легированная конструкционная сталь, такая как сталь 45 # и 42CrMo. В рабочей поверхности используется высокоуглеродистая инструментальная сталь с высоким содержанием хрома, такая как Cr12MoV и SKD11. Направляющие стойки и втулки изготовлены из подшипниковой стали или высокоуглеродистой хромистой стали. Все материалы должны пройти соответствующую термическую обработку для достижения необходимой твердости, прочности и износостойкости.

Q2: Как долго длится производственный цикл штамповки наружной панели автомобильной крышки багажника?

A2: Цикл разработки штампов для наружных панелей багажника автомобиля обычно составляет 8-15 месяцев, в зависимости от сложности продукта, технических требований и потребностей клиентов. Этап проектирования занимает 2–3 месяца, этап изготовления — 4–6 месяцев, а этап сборки, отладки и пробного формования — 2–3 месяца. Весь процесс требует нескольких раундов итеративной оптимизации для удовлетворения требований массового производства.

В3: Как обеспечить качество внешнего вида внешней панели багажника?

A3: Обеспечение качества внешнего вида требует контроля на нескольких этапах: во-первых, поверхность штампа должна соответствовать стандартам полировки на уровне зеркала (Ra≤0,4 мкм); во-вторых, смазка, усилие держателя заготовки и усилие штамповки должны строго контролироваться в процессе штамповки; в-третьих, необходим соответствующий выбор материала, чтобы избежать дефектов поверхности; и в-четвертых, необходим разумный метод извлечения из формы, чтобы избежать царапин. Кроме того, для улучшения внешнего вида и устойчивости к коррозии необходима обработка поверхности, такая как твердое хромирование и покраска.
