Штамповочная машина для наружной панели автомобильного капота

Штамповочный штамп для наружных панелей автомобильного капота SIKAIDA представляет собой большую и сложную систему кривизны, включающую верхнюю и нижнюю матрицы, прижимное кольцо и прецизионные направляющие компоненты, подходящие для одноэтапного или многоэтапного формования наружных панелей капота. Являясь надежным поставщиком для мировой автомобильной промышленности, ее формы могут стабильно работать на линиях штамповки большого объема.

Основные характеристики продукта:

1. Большая и сложная конструкция двойной кривизны: штамп для штамповки наружных панелей автомобильного капота подходит для наружных панелей капота (длина > 1,2 м, ширина 0,8-1,0 м) с большой долей поверхностей произвольной формы, характерных линий и ребер жесткости, требующих чрезвычайно высокой точности и качества поверхности.

2. Высокая точность и зеркальная обработка поверхности: подходит для деталей класса А (без царапин, морщин, пружинения), обработка поверхности штампа достигает зеркального уровня (Ra≤0,4 мкм), что требует строгих стандартов в отношении материалов, термообработки и методов обработки.

3. Интегрированная многопроцессная система: объединяет несколько процессов, таких как вытяжка, штамповка и обрезка, совместима с различными процессами формования, поддерживает автоматическую подачу, позиционирование и разгрузку и подходит для автоматизированного производства.

4. Прочная конструкция и точные направляющие: штамп для штамповки наружной панели автомобильного капота использует высокопрочную матрицу, подходящую для высокотоннажной штамповки, оснащенную высокоточной направляющей стойкой и системой направляющих втулок, чтобы избежать перекоса штампа, а также оснащен стабильным буфером и механизмом разгрузки для обеспечения плавной штамповки.

5. Усовершенствованная система смазки и охлаждения. Оптимизированная система смазки снижает трение и продлевает срок службы штампа; При необходимости можно добавить систему охлаждения с контролируемой температурой для обеспечения стабильности формования материала.

Применение и преимущества материала

Штамповочная машина для наружной панели автомобильного капота подходит для штамповки наружных панелей из стали и легких сплавов легковых автомобилей, коммерческого транспорта и транспортных средств на новых источниках энергии. В основании матрицы используется нержавеющая сталь 45# и Q235, а рабочие части изготовлены из таких материалов, как Cr12MoV, что обеспечивает твердость 48-52 HRC после термообработки и обладает такими преимуществами, как высокая прочность и высокая износостойкость.

Полный производственный процесс

1. Анализ продукта и CAE-моделирование

Программное обеспечение AutoForm и Dynaform используется для анализа формуемости, упругости и т. д., прогнозирования и решения проблем штамповки, а также оптимизации процесса и конструкции штампа.

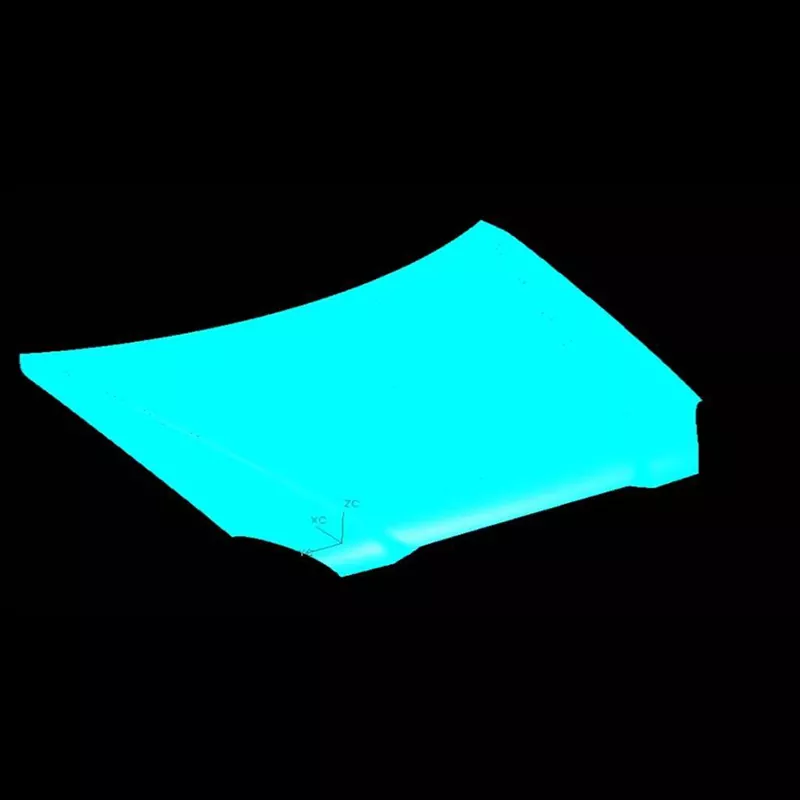

2. Полный 3D-дизайн штампа

Штамповочная машина для наружной панели автомобильного капота использует такое программное обеспечение, как UG и CATIA, для завершения полного 3D-проектирования, точного позиционирования всех деталей, таких как вставки и винты.

3. Выбор материала и термообработка.

Подбираются подходящие материалы и используются такие процессы, как вакуумная закалка и отпуск, чтобы гарантировать, что механические свойства штампа соответствуют требованиям использования.

4. Прецизионная обработка

После черновой обработки (с учетом припусков), чистовой обработки (обеспечения точности), специальной обработки (электроэрозионная обработка, резка проволокой и т. д.) и полировки достигается зеркальный блеск.

5. Сборка и пробное формование Т0.

После сборки всех компонентов проводится пробная формовка. Параметры процесса корректируются, а форма модифицируется и оптимизируется до тех пор, пока штампованная деталь не будет соответствовать требованиям чертежа.

Тенденции развития

В индустрии изготовления пресс-форм наблюдаются четыре основные тенденции: адаптация к легким и высокопрочным материалам; достижение точности и интеллекта всего процесса; многопроцессная комплексная автоматизация; сокращение циклов разработки с помощью технологии цифровых двойников; и сокращение затрат.

Штамповочные штампы для наружной панели автомобильного капота SIKAIDA представляют собой передовой уровень штамповочных штампов. Цикл разработки составляет 8–15 месяцев, а стоимость варьируется от миллионов до десятков миллионов юаней. Он служит эталоном для измерения мощности профессиональных заводов по производству пресс-форм. SIKAIDA продолжит совершенствовать свои технологии для удовлетворения потребностей мировой автомобильной промышленности.

Часто задаваемые вопросы:

Q1: Какие материалы обычно используются в штампах для штамповки наружной панели автомобильного капота?

A1: В основе пресс-формы обычно используется высококачественная углеродистая конструкционная сталь (например, 45#, Q235), а в рабочих частях используется высокоуглеродистая инструментальная сталь с высоким содержанием хрома (например, Cr12MoV, Cr12) и быстрорежущая сталь (например, W6Mo5Cr4V2) и т. д., которые подвергаются соответствующей термической обработке для достижения необходимой твердости и износостойкости.

Q2: Как долго длится производственный цикл штампов для наружных панелей автомобильного капота?

A2: Штамповочные штампы для наружных панелей автомобильного капота имеют сложную конструкцию и требуют высоких требований к точности. Производственный цикл обычно составляет 8-15 месяцев, в зависимости от сложности изделия, технических требований и возможностей производства. Длительный цикл разработки и высокая стоимость делают его ключевым эталоном для измерения комплексной силы компании, производящей пресс-формы.
