Штамповочная машина для внутренней панели крышки багажника автомобиля

Штамповочный штамп для внутренней панели крышки багажника SIKAIDA представляет собой большую, сложную и высокоточную интегрированную систему пресс-форм, используемую для штамповки холоднокатаной стали, нержавеющей стали, алюминиевых сплавов и других металлических листов в соответствующие внутренние панели крышки багажника. Это не одна пресс-форма, а прогрессивная или составная система пресс-форм с несколькими станциями, которая может выполнять процессы формовки, обрезки, штамповки и отбортовки за одну операцию. Это эталон технологии формования панелей кузова автомобиля, напрямую определяющий внешний вид, посадку и структурные характеристики конечного продукта.

Основные характеристики продукта

1. Большой размер и сложная структура.

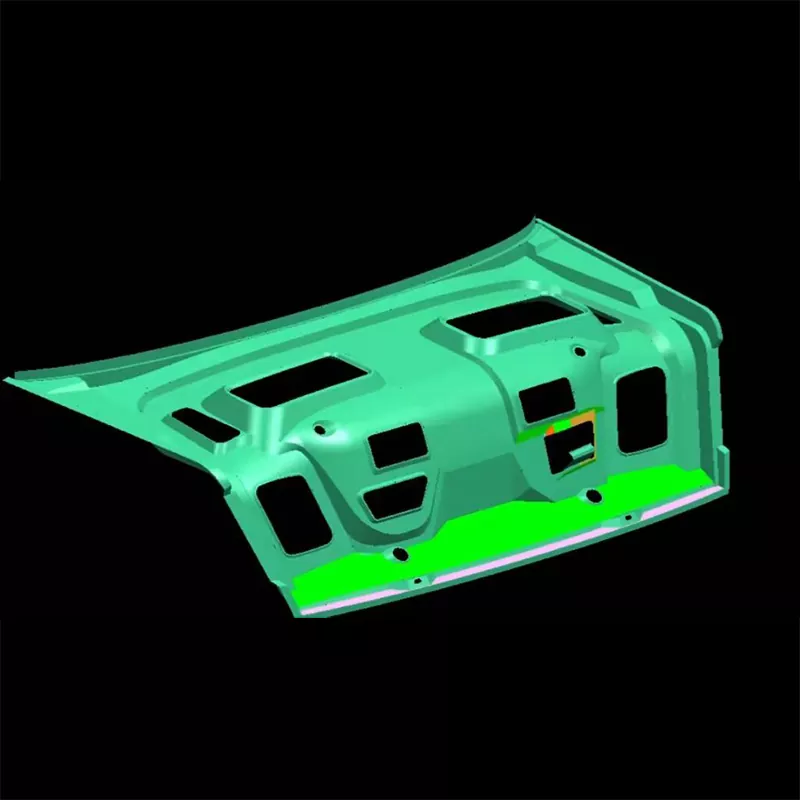

Внутренние панели крышки багажника обычно имеют длину более 1,2 метра и ширину 0,8–1,0 метра и имеют сложную форму, включая ребра жесткости, монтажные отверстия и отбортовочные конструкции. Штамповочная машина для внутренней панели крышки багажника автомобиля использует многочисленные поверхности произвольной формы и многостанционную непрерывную обработку для обеспечения точного формирования сложных контуров.

2. Сверхвысокая точность и качество поверхности.

Внутренняя панель багажника как внешний и структурный компонент не требует царапин, складок и трещин. Формы SIKAIDA имеют сверхгладкую поверхность, равномерное распределение напряжений и оптимизированный поток материала, что достигается за счет высокоточной механической обработки и передовых технологий обработки поверхности.

3. Совместимость с несколькими материалами

Совместимая с различными листовыми материалами, такими как холоднокатаная сталь, оцинкованная сталь, нержавеющая сталь и алюминиевые сплавы, конструкция пресс-формы оптимизирована для характеристик формовки и упругости различных материалов. Он может интегрировать специальные системы позиционирования и распознавания для достижения гибкого производства.

4. Комплексный формовочный механизм и автоматизация.

Для обработки многочисленных отрицательных углов и поднутрений штамповка внутренней панели крышки багажника автомобиля оснащена полным клином, ползуном и гидравлическим формовочным механизмом в сочетании с автоматической подачей, точным позиционированием и стабильной системой разгрузки, что обеспечивает надежное массовое производство без участия человека.

5. Интеллектуальный мониторинг и контроль.

Пресс-форма оснащена датчиками давления, детекторами смещения и контроллерами температуры для мониторинга процесса формования в режиме реального времени, самооптимизации параметров и отслеживания качества, обеспечивая единообразие партийной продукции.

Области применения

Штамповочные штампы SIKAIDA для внутренней панели багажника широко используются в различных легковых автомобилях и смежных областях:

- Седаны, хэтчбеки, внедорожники, минивэны

- Транспортные средства на новой энергии (чисто электрические, подключаемые гибриды, гибриды)

- Производство автозапчастей.

- Рынок послепродажного ремонта и замены автомобилей.

С развитием легких автомобилей применение внутренних панелей багажника из алюминиевого сплава становится все более распространенным. Наша технология изготовления пресс-форм продолжает совершенствоваться, чтобы адаптироваться к более высоким требованиям к материалам и процессам.

Производственный процесс

1. Анализ продукта и CAE-моделирование

Штамповочная машина для внутренней панели крышки багажника автомобиля использует программное обеспечение AutoForm и Dynaform для анализа формуемости, прогнозирования упругого возврата и моделирования распределения толщины, чтобы заранее избежать дефектов формования, таких как растрескивание, сморщивание и пружинение.

2. Дизайн пресс-формы

Полное 3D-проектирование с использованием программного обеспечения UG, CATIA и SolidWorks, охватывающее проектирование поверхности, системы направления, разгрузки и позиционирования с полным соответствием свойств материала и параметров оборудования.

3. Выбор материала

- Рабочие части: Cr12MoV, SKD11, W6Mo5Cr4V2 (высокая твердость, высокая износостойкость)

- Базовый корпус: сталь 45#, Q235 (высокая прочность, высокая жесткость)

- Направляющие стойки и втулки: подшипниковая сталь SUJ2 (стабильная точность)

4. Прецизионная обработка

- Черновая обработка: портальное фрезерование, электроэрозионная обработка.

- Финишная обработка: высокоскоростной ЧПУ (точность ±0,01 мм), шлифовка, полировка.

- Специальная обработка: электроэрозионная обработка (EDM), электрополировка.

- Обработка поверхности: азотирование, хромирование, DLC-покрытие.

5. Сборка и пробная форма T0.

После завершения сборки и прецизионных испытаний всех деталей проводится пробное формование и первоначальный контроль детали. Непрерывная модификация и оптимизация пресс-формы проводятся до тех пор, пока не будет достигнуто стабильное массовое производство.

Тенденции развития

1. Легкость и интегрированное формование. Благодаря использованию алюминиевых сплавов и высокопрочной стали несколько компонентов объединяются в единый блок, что сокращает количество деталей и точек соединения.

2. Технологии термоформования и гидроформования: широко применяемые для высокопрочных материалов, формы оснащены современными системами контроля температуры и устойчивыми к высоким температурам материалами, обеспечивающими температуру формования 500-900 ℃.

3. Интеллектуальное производство и цифровизация. Достигается интеграция сенсорных сетей и сочетание технологии цифровых двойников, виртуального ввода в эксплуатацию, профилактического обслуживания и самооптимизации процессов.

4. Применение аддитивного производства. 3D-печать используется для изготовления сложных каналов охлаждающей воды и легких конструкций, что повышает эффективность пресс-форм и сокращает производственные циклы.

5. Технология формования нескольких материалов: адаптируется к конструкциям кузова из стали-алюминия и пластика-металла, удовлетворяя особые потребности формовки нескольких материалов.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штамповочном штампе для внутренней панели крышки багажника автомобиля?

A1: В рабочей части пресс-формы в основном используется высокоуглеродистая инструментальная сталь с высоким содержанием хрома (например, Cr12MoV, SKD11) и быстрорежущая сталь для обеспечения высокой твердости и износостойкости; в базовой части используется конструкционная сталь, такая как сталь 45 и Q235, для обеспечения прочности; направляющие стойки и втулки изготовлены из подшипниковой стали или SUJ2. Выбор материала формы будет адаптирован для различных формовочных материалов; например, при формовке алюминиевых сплавов больше внимания будет уделяться антипригарным свойствам и теплопроводности материала.

В2: Как долго длится производственный цикл штамповки внутренней панели крышки багажника автомобиля?

A2: От проектирования до доставки штамп для внутренней панели багажника автомобиля обычно занимает 8-15 месяцев. Конкретный цикл зависит от сложности изделия, типа материала, требований к точности и технического уровня компании-производителя. Сложные цельные штампы для формования или штампы с использованием новых материалов могут иметь более длительный цикл разработки.

В3: Как обеспечить качество формирования внутренней панели багажника?

A3: Обеспечение качества формовки требует контроля с нескольких аспектов: во-первых, предварительный анализ CAE-моделирования для прогнозирования потенциальных дефектов формовки; во-вторых, точность изготовления пресс-форм, при этом качество поверхности обычно требует Ra0,4 или выше; в-третьих, оптимизация параметров процесса, включая давление, ход и смазку; в-четвертых, использование передовых систем мониторинга для наблюдения за процессом формования в режиме реального времени; и в-пятых, строгий контроль сырья и контроль стабильности процесса.

В4: Каков срок службы формы?

A4: В зависимости от материала и процесса срок службы штампа для штамповки внутренней панели автомобильной крышки багажника обычно составляет от 300 000 до 1 000 000 циклов. Использование высококачественных материалов для форм и соответствующих процессов термообработки в сочетании с правильным обслуживанием может значительно продлить срок службы формы. Срок службы штампов из алюминиевого сплава обычно больше, чем у штампов из стали.

В5: Как удовлетворить требования к формованию различных материалов?

A5: Формы должны быть специально разработаны для разных материалов. Например, формовка стали требует большего усилия формовки и лучшей смазки; формирование алюминиевых сплавов требует учета адгезии материала и теплопроводности; а обработка высокопрочной стали требует большей компенсации упругого возврата. Регулируя форму формы, параметры процесса и обработку поверхности, можно адаптировать характеристики формования различных материалов.
