Штамповочный штамп для автомобильного левого крыла

Штамповочный штамп SIKAIDA для автомобильного левого крыла — это большой высокоточный штамп, используемый для штамповки панелей левого крыла, требующих формирования сложных изогнутых поверхностей и облицовки кромок. Являясь ведущим производителем штамповочных штампов для автомобилей в Китае, SIKAIDA обладает обширным опытом исследований, разработок и производства, передовыми технологиями производства продукции и предлагает надежные решения для штампов мировым автопроизводителям.

Подробная информация о продукте

1. Большая и сложная структура

Этот штамп для штамповки автомобильного левого крыла имеет большие размеры (более 800 мм в длину и более 500 мм в ширину) со сложными поверхностями, требующими формирования различных изогнутых поверхностей и функций кромкооблицовки, что требует чрезвычайно высокой точности. SIKAIDA, благодаря своим передовым технологиям проектирования и обработки, может идеально адаптироваться к стилю различных моделей автомобилей.

2. Требования к высокой точности и высокому блеску.

Левое крыло представляет собой открытую поверхность и не должно иметь поверхностных дефектов; поэтому шероховатость поверхности штампа должна быть ниже Ra0,4. SIKAIDA строго контролирует каждый этап производства, чтобы обеспечить точность штампов и качество внешнего вида штампованных деталей.

3. Сложный процесс формования

Штамповочный штамп для автомобильного левого крыла объединяет несколько процессов, таких как волочение, обрезка и штамповка, и совместим с одноэтапными процессами волочения и гидроформовки. SIKAIDA оптимизирует схему процесса для эффективного снижения затрат и повышения эффективности.

4. Комплексная система формовки

Для создания отрицательного угла и подрезания левого крыла матрица оснащена сложными механизмами, такими как ползунки и клинья, в сочетании с разумным тяговым бортом и системой вентиляции, чтобы избежать образования дефектов и повысить производительность.

5. Система точного наведения и позиционирования.

Высокоточные направляющие компоненты обеспечивают точное выравнивание верхнего и нижнего штампов, а сложное устройство позиционирования обеспечивает точное позиционирование листового металла, повышая точность штамповки и увеличивая срок службы штампа.

Особенности продукта и области применения

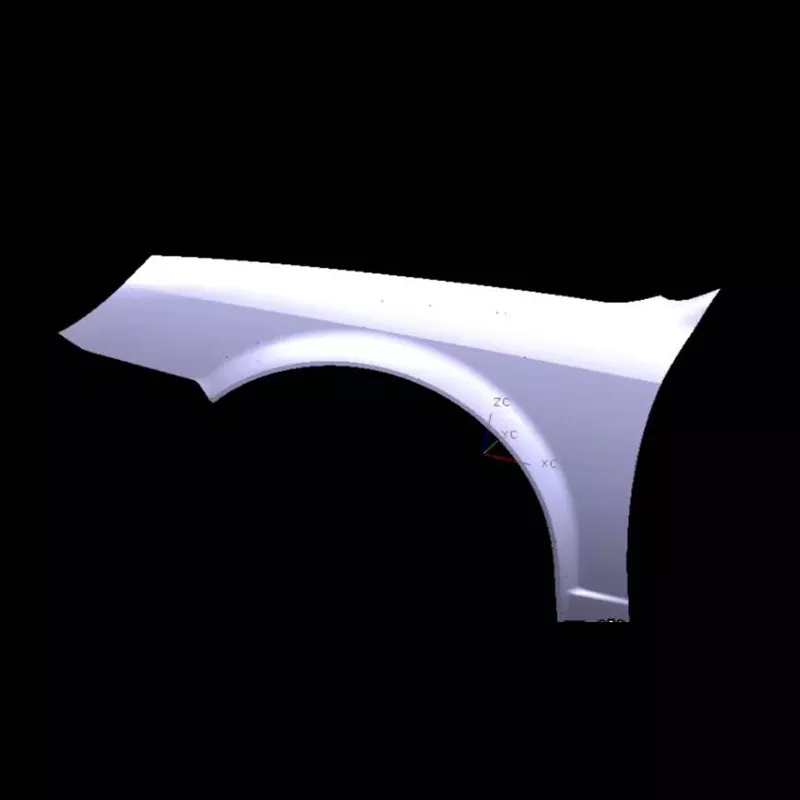

Этот штамп для штамповки автомобильного левого крыла подходит для производства различных автомобильных левых крыльев, создавая аэродинамически обтекаемые формы. Совместим с различными материалами, такими как сталь и алюминиевые сплавы. Как профессиональный поставщик, SIKAIDA предлагает индивидуальные услуги для удовлетворения потребностей различных моделей автомобилей.

Введение в производственный процесс

1. Анализ продукта и CAE-моделирование

CAE-моделирование выполняется с использованием такого программного обеспечения, как AutoForm, для прогнозирования и устранения дефектов, таких как растрескивание и сморщивание, что обеспечивает качество проектирования и изготовления пресс-форм.

2. Дизайн пресс-формы

Полное 3D-проектирование выполняется с использованием программного обеспечения UG и CATIA для уточнения деталей компонентов, обеспечивая разумную структуру пресс-формы и надежную работу.

3. Выбор материала

Основание штампа для штамповки левого крыла автомобильной промышленности изготовлено из высококачественных сталей, таких как сталь 45 и 42CrMo, а в рабочих частях используются специальные стали, такие как Cr12MoV, что обеспечивает высокую твердость и высокую износостойкость, подходящую для длительной штамповки высокой интенсивности.

4. Прецизионная обработка

Специализированные процессы обработки, включая черновую, высокоскоростную чистовую обработку с ЧПУ, резку проволокой и тонкую полировку, в сочетании с закалкой и отпуском (твердость HRC48-52), отвечают требованиям точности и шероховатости поверхности.

5. Сборка и отладка (пробное формование T0)

После сборки форма тестируется на станке. Параметры процесса постоянно корректируются, а пресс-форма оптимизируется, чтобы обеспечить качество штампованных деталей и возможность непосредственного массового производства пресс-формы.

Тенденции развития:

1. Сверхлегкий интегрированный молдинг

Левое крыло развивается в сторону увеличения размеров и интегрированного дизайна. SIKAIDA использует передовые процессы, такие как горячее формование, для разработки форм, отвечающих требованиям высокой прочности и легкости.

2. Интеллектуализация и цифровизация

Датчики встроены в штамповочную матрицу автомобильного левого крыла для мониторинга в режиме реального времени. В сочетании с технологией цифровых двойников достигается виртуальная отладка, что сокращает цикл разработки и повышает вероятность успеха пробного формования.

3. Литье из нескольких материалов и композитов.

Адаптируясь к новым материалам, таким как алюминиевые сплавы и углеродное волокно, разрабатываются соответствующие процессы и формы формования композитов, отвечающие разнообразным требованиям рынка.

4. Применение аддитивного производства

Использование технологии 3D-печати для изготовления сложных компонентов пресс-форм повышает производительность пресс-форм, сокращает производственные циклы и подчеркивает преимущества изготовления сложных конструкций.

Штамповочная матрица SIKAIDA для автомобильного левого крыла является типичным примером пресс-формы для панелей кузова автомобиля. Цикл разработки 8-15 месяцев и высокая стоимость подчеркивают силу компании. Как профессиональный производитель и поставщик в Китае, SIKAIDA будет идти в ногу с отраслевыми тенденциями, постоянно оптимизировать свою продукцию и предоставлять высококачественные решения для пресс-форм клиентам по всему миру.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штампах для штамповки левого крыла автомобиля?

A1: В основе формы обычно используется высококачественная углеродистая конструкционная сталь (например, сталь 45) или легированная конструкционная сталь (например, 42CrMo). В рабочих частях (профили, режущие кромки) используется высокоуглеродистая инструментальная сталь с высоким содержанием хрома (например, Cr12MoV, SKD11) или сталь порошковой металлургии (например, CPM-D2), что обеспечивает высокую твердость, высокую износостойкость и хорошую ударную вязкость.

В2: Как долго длится производственный цикл штамповочных штампов для автомобильного левого крыла?

A2: Цикл разработки штампов для левого крыла автомобилей длительный (обычно 8-15 месяцев) и высокая стоимость (достигающая от миллионов до десятков миллионов юаней), что делает его ключевым эталоном для измерения комплексной силы компаний, производящих штампы. По мере того, как автомобили развиваются в сторону интеллекта, электрификации и облегчения, технические требования к их штампам будут продолжать расти.
