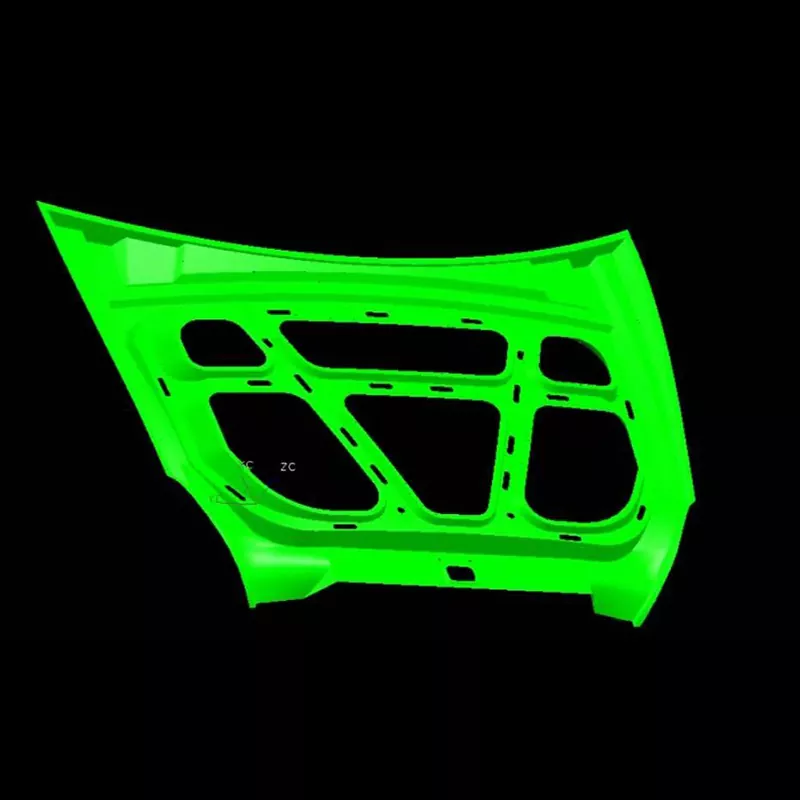

Штамповочная машина для внутренней панели автомобильного капота

Штамповочная машина SIKAIDA для внутренней панели капота автомобиля — это большая и сложная система штамповки, специально разработанная для формирования основного каркаса внутренней панели капота. Это не один штамп, а комплексное оборудование, охватывающее несколько процессов, обеспечивающее стабильную формовку крупных высокоточных компонентов кузова.

Основные характеристики продукта:

1. Большой размер и сложная структура.

Стандартные размеры штампа для штамповки внутренней панели автомобильного капота составляют >800 мм в длину и >600 мм в ширину, что требует формирования ребер жесткости, монтажных отверстий и других элементов. Он включает в себя основные компоненты, такие как верхняя и нижняя матрицы, а также прецизионную систему направляющих, позиционирования и разгрузки для обеспечения стабильной и точной штамповки.

2. Сверхвысокая точность и высокое качество.

Штампованные детали имеют допуски на размеры в пределах ±0,1 мм, не имеют таких дефектов, как трещины, складки и царапины. Сама матрица подвергается строгому контролю изготовления, точности управления и распределения давления, что соответствует стандартам качества соответствующих компонентов внешнего вида.

3. Усовершенствованный интегрированный процесс формования

Интеграция нескольких процессов, таких как глубокая вытяжка и формовка, обеспечивает единовременное формование, точный контроль потока материала и компенсацию упругого возврата. CAE-моделирование используется для прогнозирования проблем, обеспечивая стабильную и надежную штамповку.

4. Система штампов для тяжелых условий эксплуатации

Штамповочная машина для внутренней панели автомобильного капота весит десятки тонн и требует крупногабаритного оборудования, работающего под давлением, весом более 2000 тонн. Он оснащен высокоточными направляющими стойками, направляющими втулками и другими компонентами, подходящими для долгосрочного и высокоинтенсивного массового производства.

5. Высококачественная обработка поверхности.

Поверхность формы отполирована до зеркального блеска (Ra≤0,4 мкм). Твердость поверхности и параметры покрытия оптимизированы для различных материалов, чтобы обеспечить износостойкость и стабильное качество поверхности.

Производственный процесс

1. Анализ продукта и разработка процессов

Штамповочная машина для внутренней панели автомобильного капота использует программное обеспечение CAE, такое как AutoForm и Dynaform, для анализа формуемости штамповки, прогнозирования дефектов, оптимизации процессов и определения разумных параметров штамповки, закладывая основу для производства.

2. Дизайн пресс-формы

Полное 3D-проектирование выполняется с использованием UG и CATIA для уточнения структуры каждого компонента, гарантируя, что прочность, жесткость и точность формы соответствуют производственным требованиям.

3. Выбор материала

Корпус матрицы для штамповки внутренней панели автомобильного капота изготовлен из стали 45 и 42CrMo, а в профилях и ключевых деталях используется инструментальная сталь, такая как Cr12MoV (HRC48-52 после термообработки). Для направляющих стоек и втулок использована износостойкая сталь.

5. Прецизионная обработка

Черновая обработка и высокоскоростная прецизионная обработка с ЧПУ (точность поверхности ±0,01 мм) в сочетании с проволокой, электроэрозионной обработкой и другими специальными процессами обработки, а также термообработкой и обработкой поверхности обеспечивают соответствие характеристик пресс-формы стандартам.

6. Сборка и пробное формование Т0.

После сборки форма испытывается на прессе. Параметры неоднократно корректируются, образцы проверяются, а пресс-форма модифицируется и оптимизируется до тех пор, пока все показатели изделия не будут соответствовать стандартам.

Применение продукта

Штамповочная машина SIKAIDA для внутренней панели капота широко используется при производстве внутренних панелей капота легковых и коммерческих автомобилей, эффективно формируя сложные изогнутые поверхности и обеспечивая эффективную и стабильную работу линий по производству кузовов автопроизводителей.

Тенденции развития:

1. Сверхбольшая интегрированная формовка

 Тенденция к интегрированным внутренним панелям капота повышает требования к тоннажу и размеру пресс-формы. Широкое применение прессов усилием 2000 т и выше увеличивает сложность конструкции и изготовления.

2. Адаптация легкого материала

Расширение применения высокопрочных сталей и алюминиевых сплавов требует корректировки параметров конструкции пресс-форм, что ставит новые задачи перед технологией производства.

3. Интеллектуальное производство и цифровизация

Используя CAE-моделирование, станки с ЧПУ и технологии цифровых двойников, мы достигаем цифрового управления пресс-формами на протяжении всего жизненного цикла, повышая точность и эффективность.

4. Быстрая смена пресс-форм и автоматизированное производство.

Мы оптимизируем функции быстрого позиционирования и фиксации пресс-форм, интегрируя их с автоматизированными производственными линиями для удовлетворения потребностей многовариантного мелкосерийного производства.

Штамповочные штампы для внутренней панели автомобильного капота SIKAIDA объединяют в себе технологии из разных областей, представляя собой передовой уровень штамповочных штампов. Благодаря циклу разработки в 8–15 месяцев и высоким затратам, это важный показатель силы компании. Он будет продолжать модернизироваться вместе с облегчением и интеллектуальным развитием автомобильной промышленности, обеспечивая поддержку качественного развития мировой автомобильной промышленности.
