Штамповочная машина для левой боковой панели автомобиля

Штамповочный штамп для левой боковой панели автомобиля SIKAIDA — это большая, высокоточная и сложная система штамповочного инструмента, разработанная SIKAIDA для штамповки левой цельной боковой панели из стальных или алюминиевых листов. Это не один штамп, а целая интегрированная система, включающая такие ключевые компоненты, как вырубные штампы, волочильные штампы, обрезные штампы и отбортовочные штампы. Уровень производства этого продукта напрямую отражает высочайший стандарт штампов для штамповки панелей кузова автомобиля и является основным символом всеобъемлющей силы SIKAIDA как профессионального поставщика в индустрии штампов.

Подробные характеристики продукта

1. Большой размер и сложная структура.

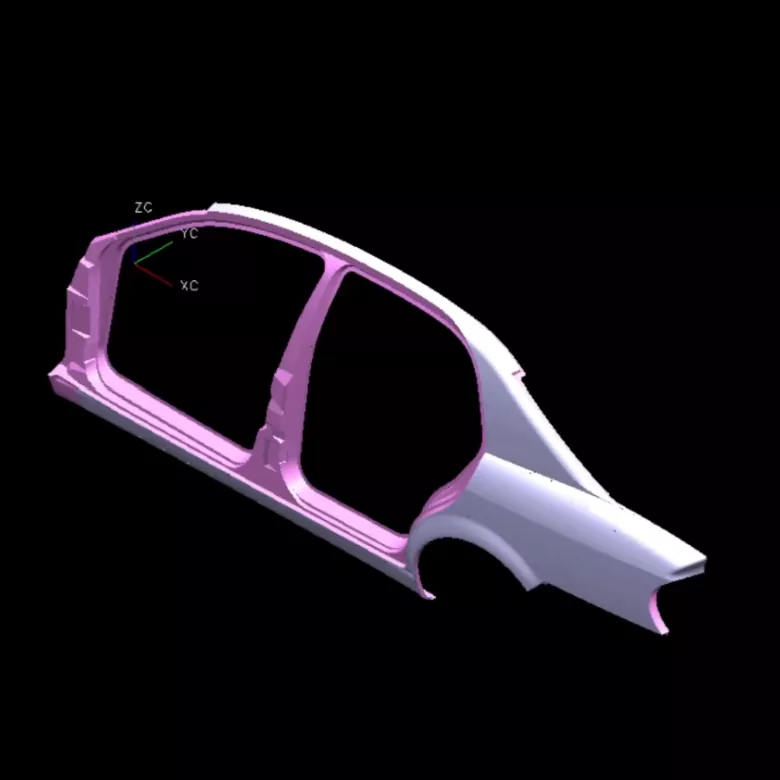

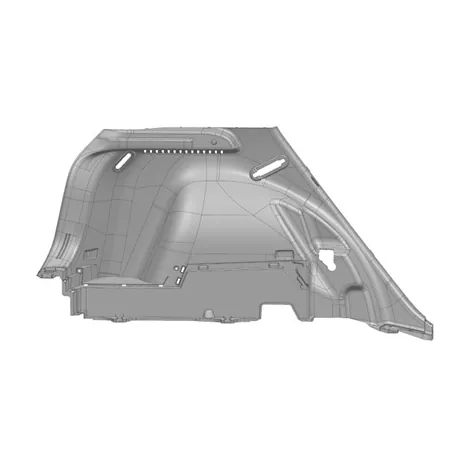

Левая боковая панель автомобиля имеет большие размеры (обычно более 1,5 метра в длину и 0,8-1 метр в ширину), сложную форму, включающую глубокую прорисовку, сложные изгибы, оконные проемы и характерные линии. Штамповочный штамп SIKAIDA для левой боковой панели автомобиля позволяет точно формировать монтажные отверстия, ребра жесткости и детали отбортовки на боковой панели. Благодаря профессиональному моделированию и оптимизации структуры пресс-формы обеспечивается разумное распределение напряжений и стабильное формование.

2. Требования высокой точности и высокого качества.

Левая боковая панель, являющаяся основным компонентом экстерьера автомобиля, не должна иметь царапин, складок, вмятин и других дефектов. SIKAIDA строго контролирует качество, предъявляя строгие требования к качеству поверхности формы и распределению давления. Поверхности, формирующие ключи, тщательно полируются до зеркального блеска, что позволяет эффективно избежать дефектов поверхности, вызванных трением между листовым металлом и формой во время штамповки.

3. Многопроцессная интегрированная формовка

Штамповка левой боковой панели требует непрерывного выполнения нескольких процессов, включая вырубку, волочение, обрезку и отбортовку. Штамповочная машина SIKAIDA для автомобильной левой боковой панели идеально работает с современными автоматизированными производственными линиями, используя роботизированную технологию переноса для достижения непрерывной многостанционной штамповки. Это обеспечивает баланс между эффективностью производства и стабильным качеством продукции, а научная организация процесса сокращает производственные циклы и снижает затраты.

4. Сложная система управления и балансировки.

Учитывая сложную форму и большие размеры боковых панелей, матрица оснащена высокоточной направляющей системой (направляющие стойки, направляющие втулки, боковые направляющие пластины), обеспечивающей точное закрытие верхней и нижней матрицы. Комплексная система балансировки (азотные пружины, механические балансировочные блоки) обеспечивает стабильную и безопасную штамповку, продлевая срок службы матрицы.

5. Усовершенствованная система смазки и вентиляции.

Штамп оснащен сложной автоматической системой смазки, которая автоматически подает смазку во время штамповки, уменьшая трение между листовым металлом и штампом и улучшая качество штамповки. Большие волочильные матрицы оснащены многоточечной системой вентиляции для предотвращения складок, вмятин и других дефектов формования, вызванных захваченным воздухом.

Особенности продукта и области применения

Штамповочная машина SIKAIDA для автомобильной левой боковой панели в основном используется при производстве боковых панелей легковых автомобилей, таких как седаны, внедорожники и минивэны. Его также можно использовать при производстве боковых панелей кабины и других покрытий для коммерческих автомобилей. Формы изготовлены из высокопрочной легированной стали, ключевые поверхности подвергаются термической обработке и прецизионной полировке, что обеспечивает высокую износостойкость, высокую точность и длительный срок службы. Как профессиональная фабрика с обширным производственным опытом, SIKAIDA может адаптировать пресс-формы в соответствии с различными моделями автомобилей и потребностями клиентов, отвечая разнообразным производственным требованиям автомобильной промышленности.

Введение в производственный процесс

1. Анализ продукта и CAE-моделирование

Перед проектированием пресс-формы SIKAIDA использует профессиональное программное обеспечение для моделирования штамповки, такое как AutoForm и Dynaform, для прогнозирования формуемости, деформации и упругости боковых панелей, заранее выявляя риски качества, оптимизируя технологические решения и конструкции пресс-форм, а также сокращая затраты на испытания и модификации.

2. Дизайн пресс-формы

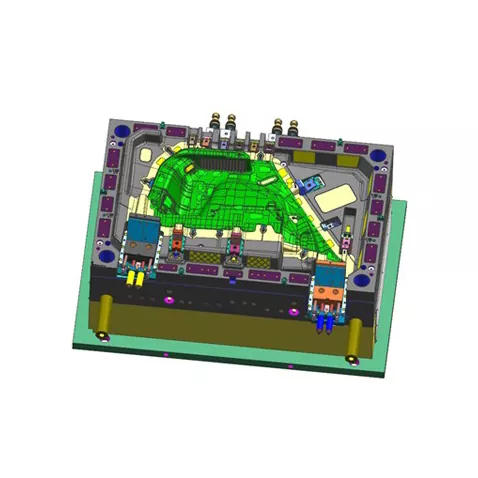

Передовое программное обеспечение для 3D-проектирования, такое как UG и CATIA, используется для полного 3D-проектирования всех компонентов, включая верхнюю форму, нижнюю форму и прижимное кольцо. Такие факторы, как толщина листового металла и компенсация пружинения, полностью учитываются для обеспечения точности и стабильности формы. Схема проектирования проверена и утверждена профессиональными инженерами.

3. Выбор материала

В подложке штампа для штамповки левой боковой панели автомобиля используется высококачественная углеродистая конструкционная сталь (например, сталь 45) или легированная конструкционная сталь (например, 42CrMo) для обеспечения прочности и жесткости. В рабочих частях (профили, режущие кромки) используется высокоуглеродистая инструментальная сталь с высоким содержанием хрома (например, Cr12MoV, SKD11) или сталь порошковой металлургии, чтобы обеспечить высокую твердость, высокую износостойкость и продлить срок службы пресс-формы.

4. Прецизионная обработка

- Черновая обработка: первоначальная обработка выполняется с использованием большого портального фрезерного станка или портального обрабатывающего центра с ЧПУ с учетом чистовой обработки.

- Финишная обработка: Высокоскоростной обрабатывающий центр с ЧПУ, точная обработка профилей и режущих кромок обеспечивает точность размеров и шероховатость поверхности.

- Специальная обработка: электроэрозионная обработка (EDM) используется для обработки сложных профилей и углов; проволочная электроэрозионная обработка применяется для обработки прецизионных отверстий и контуров; закалку и отпуск проводят до достижения твердости 48-52 HRC.

- Обработка поверхности: на профили наносится твердое хромирование или азотирование для повышения твердости и износостойкости, а также выполняется защита от ржавчины и обезжиривание.

5. Сборка и отладка (пробная форма T0)

Все детали собираются в комплектную форму, установленную на штамповочном оборудовании для пробной формовки. Профессиональные специалисты постоянно корректируют параметры процесса, такие как давление и ход, пока не будет изготовлена ​​качественная деталь. После первичного контроля и подтверждения размеров изделие доставляется заказчику.

Тенденции развития

1. Сверхбольшая интегрированная формовка

Автомобильные боковые панели развиваются в направлении более крупных интегрированных конструкций, требующих более высокого тоннажа пресс-форм (до 2000 тонн и выше) и стабильности размеров. SIKAIDA постоянно оптимизирует технологии проектирования и обработки, позволяя разрабатывать сверхбольшие интегрированные штампы для штамповки боковых панелей, отвечающие потребностям новых энергетических транспортных средств и моделей следующего поколения.

2. Применение легкого материала

С развитием облегчения автомобилей широко используются новые материалы, такие как высокопрочная сталь и алюминиевые сплавы. SIKAIDA оптимизирует структуру пресс-формы и технологию обработки поверхности, чтобы адаптироваться к характеристикам формования новых материалов (например, волочильные матрицы из алюминиевых сплавов оснащены специальными покрытиями и системами смазки).

3. Интеллектуальное производство и цифровизация

Датчики давления и температуры встроены в форму для мониторинга параметров штамповки в режиме реального времени, что позволяет проводить профилактическое обслуживание и оптимизировать процесс. В сочетании с технологией цифровых двойников для виртуальной отладки цикл разработки может быть сокращен на 20–30 %, что повышает эффективность исследований и разработок.

4. Быстрая смена штампов и автоматизация

Для нужд мелкосерийного производства различных видов продукции в пресс-форме используется структура быстрой смены штампов (быстрый зажим, автоматическое позиционирование) в сочетании с автоматизированными роботами и системами визуального контроля, что обеспечивает высокую степень автоматизации штамповочного производства и повышает гибкость производства.

Часто задаваемые вопросы

В1: Какие материалы обычно используются для штамповки левой боковой панели автомобиля?

A1: В основе формы обычно используется высококачественная углеродистая конструкционная сталь (например, сталь 45) или легированная конструкционная сталь (например, 42CrMo). В рабочих частях (профили, режущие кромки) используется высокоуглеродистая, высокохромистая инструментальная сталь (например, Cr12MoV, SKD11) или сталь порошковой металлургии, обеспечивающая высокую твердость (48-52 HRC) и высокую износостойкость. В некоторых высококачественных формах используется цементированный карбид или технология поверхностного покрытия для увеличения срока службы.

Вопрос 2: Как долго длится производственный цикл пресс-формы для штамповки левой боковой панели автомобиля?

A2: Производственный цикл штампов для левой боковой панели автомобиля обычно составляет от 8 до 15 месяцев, в зависимости от таких факторов, как сложность детали, требования к точности и производственные мощности. Цикл разработки штампов для боковых панелей со сложной изогнутой поверхностью может превышать 15 месяцев, тогда как штампы с простой структурой могут быть завершены в течение 8-10 месяцев. Весь процесс, от проектирования и обработки до сборки и отладки, требует сотрудничества нескольких отделов.
