Индивидуальные стандартные прецизионные пресс-формы от профессионального производителя в Китае

СИКАИДАСтандартные прецизионные пресс-формы широко используются в производстве пресс-форм. Являясь «скелетом» формы, они служат для фиксации и поддержки формовочных компонентов, направляющих механизмов и систем выталкивания. Как профессиональный производитель с собственным заводом в Китае, SIKAIDA стремится предоставлять экономически эффективные стандартные прецизионные пресс-формы и, как надежный поставщик, удовлетворять разнообразные потребности клиентов по всему миру.

ЭтиСтандартные прецизионные пресс-формыпринять обычные стандарты допусков (допуск на размер ± 0,1 ~ 1 мм, плоскостность ≤ 0,02 мм/м), сочетая экономические преимущества, универсальность и быструю доставку. Они состоят из стандартизированных компонентов, таких как неподвижная опорная плита формы и подвижная плита формы. Ниже представлена ​​подробная классификация.

Классификация по типу пресс-формы

1. Основы литьевых форм

- Двухплитная пресс-форма (одна разделительная поверхность): наиболее широко используемая стандартная прецизионная пресс-форма SIKAIDA. Он отличается простой конструкцией, низкой стоимостью и быстрой доставкой, подходит для большинства изделий, отлитых под давлением, таких как корпуса предметов первой необходимости, детали бытовой техники и пластиковые игрушки. Конструкция с единой разделяющей поверхностью упрощает процесс обработки и сборки, повышая эффективность производства.

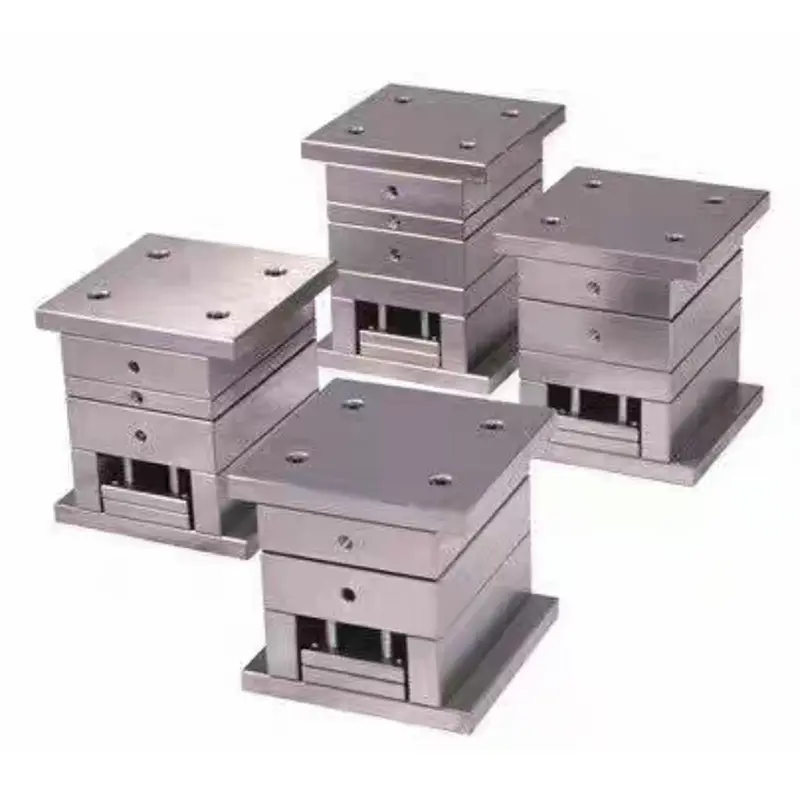

- Набор матриц с тремя пластинами (узкий затвор): по сравнению с набором матриц с двумя пластинами добавлена ​​толкающая пластина, что приводит к немного более сложной конструкции, но большей универсальности. Подходит для небольших прецизионных деталей, требующих автоматического удаления ворот (например, небольших пластиковых деталей и точных предметов первой необходимости). Двойная разделительная поверхность позволяет автоматически отделять ворота от продукта, обеспечивая качество поверхности продукта.

2. Наборы штамповочных штампов

- Набор штамповочных штампов для задней направляющей стойки: обеспечивает широкую рабочую поверхность для легкой подачи, подходит для ручного управления. В основном используется для штампованных деталей малого и среднего размера, таких как крепеж, кухонная утварь и аппаратные средства. Это один из наиболее часто используемых типов штамповочных штампов в стандартной линейке продукции SIKAIDA.

- Набор штамповочных штампов для центральной направляющей стойки: Направляющий механизм расположен с обеих сторон от центра, обеспечивая более высокую точность направления по сравнению с типом задней направляющей стойки. Подходит для штампованных деталей, требующих высокой точности направляющих (например, прецизионных деталей метизов и небольших штампованных деталей средних размеров).

Классификация по структурному составу

Стандартные прецизионные пресс-формы SIKAIDAS имеют стандартизированную конструкцию, при этом все компоненты производятся серийно. Это обеспечивает стабильное качество продукции при одновременном снижении производственных затрат. Стандартная конфигурация состоит из четырех основных систем с четко определенными функциями и тесной интеграцией.

1. Серия шаблонов

Основные компоненты основания формы, включая панель, фиксированный шаблон (пластина A), подвижный шаблон (пластина B) и квадратный чугун (пластина C), изготовлены из высококачественной углеродистой конструкционной стали 45 # или низколегированной стали. После термообработки твердость достигает 240–270HB, что обеспечивает превосходные механические свойства и обрабатываемость. Важные шаблоны могут быть изготовлены из предварительно закаленной стали P20, что обеспечивает баланс между производительностью и экономичностью.

2. Направляющая система

В основном включает в себя направляющие стойки и направляющие втулки с использованием скользящих направляющих с зазором 0,02–0,04 мм. Отверстия направляющей стойки и направляющей втулки обработаны с точностью H7, что обеспечивает гибкость и отсутствие заеданий. Это обеспечивает точное руководство по открытию и закрытию формы и имеет решающее значение для обеспечения базовой точности основания формы.

3. Система выброса

Эта система, состоящая из стержня сброса и направляющих штифтов/втулок выталкивания, выталкивает формованный продукт из полости формы. Стандартизированная конструкция обеспечивает стабильный и надежный выброс, предотвращая деформацию и повреждение продукта, а также адаптируется к требованиям к выбросу различных типов продуктов.

4. Система крепления и позиционирования.

Включает высокопрочные болты и установочные штифты для фиксации компонентов основания формы, обеспечивая общую стабильность конструкции во время эксплуатации формы. Стандартизированный выбор крепежных элементов и установочных штифтов обеспечивает хорошую взаимозаменяемость и облегчает техническое обслуживание и замену в будущем.

Различные стандартные прецизионные пресс-формы SIKAIDA имеют четко определенные границы применения, что позволяет клиентам выбирать подходящие модели в зависимости от типа продукта, требований к точности и региона рынка. Все стандартные прецизионные пресс-формы SIKAIDA имеют срок службы от 100 000 до 500 000 циклов, что соответствует потребностям крупномасштабного промышленного производства и обеспечивает эффективное производство для клиентов.

Как профессиональный производитель и поставщик в Китае, SIKAIDA не только предоставляет достаточный запас стандартных спецификаций, но также предоставляет услуги по нестандартной настройке. Мы можем разработать основы вторичных форм на основе чертежей клиентов для удовлетворения индивидуальных потребностей различных отраслей промышленности.
