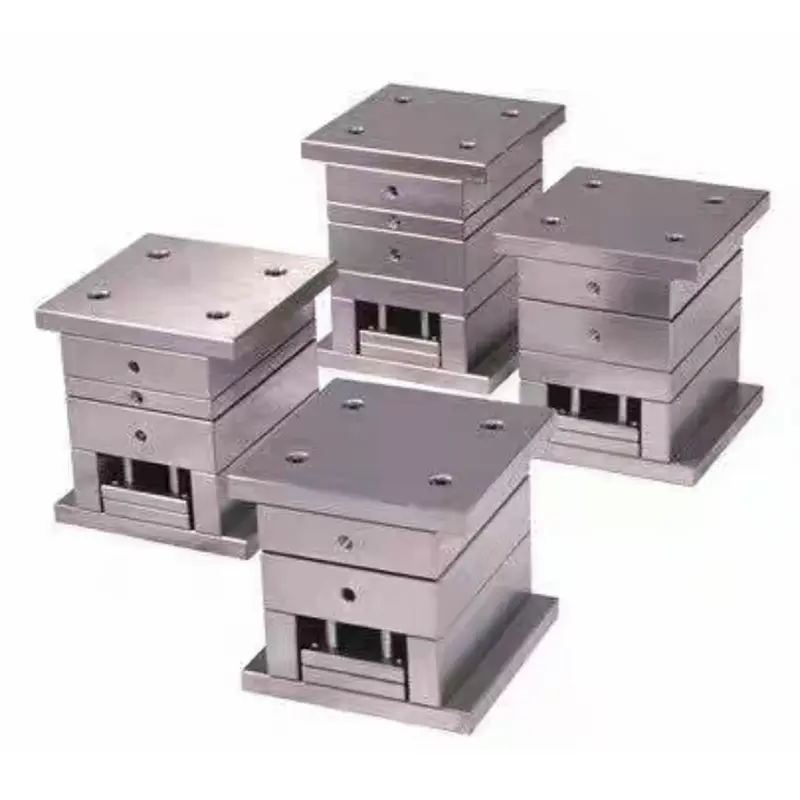

Стандартная точность, упрощенная форма для небольших ворот

Это стандартное прецизионное упрощенное основание пресс-формы с малыми литниками имеет трехпластинчатую конструкцию с точечным литником, оптимизированным по сравнению с традиционными основаниями пресс-форм с мелкими литниками. Избыточные вспомогательные механизмы устранены, что упрощает конструкцию, сохраняя при этом основные функции. Изготовленный на китайском заводе, объединяющий исследования и разработки, производство и контроль качества, он является надежным поставщиком в индустрии литья пластмасс. Продукт подходит для массового производства пластиковых изделий простой формы и одинаковой толщины стенок. Высокая экономичность и стабильность сделали его популярным в различных отраслях.

Ключевые особенности

1. Конструктивные особенности

- Трехпластинчатая конструкция: состоит из неподвижной, подвижной и выталкивающей плит с направляющими стойками и втулками для точного управления; одноточечный впрыск с точечным затвором, короткий путь потока, минимальный остаток, подходит для небольших продуктов.

- Упрощенная конструкция: устраняются сложные вспомогательные механизмы, что приводит к упрощению конструкции и снижению производственных затрат и сложности.

- Стандартная точность: точность размеров ±0,05 мм, шероховатость поверхности ≤Ra0,8 мкм, что соответствует требованиям к обычным пластиковым деталям без дополнительной обработки.

2. Модульная стандартная конструкция: стандартная прецизионная упрощенная основа для небольших ворот соответствует международным стандартам, таким как LKM и HASCO, с распространенными моделями, такими как 2020 и 2025, что позволяет быстро настраивать и заменять; Модульная конструкция облегчает обслуживание и продлевает срок службы.

3. Конструкция системы охлаждения: Обычная конструкция контура охлаждающей воды обеспечивает умеренную эффективность и простую компоновку, удовлетворяя требованиям к охлаждению, одновременно облегчая обработку и техническое обслуживание, сокращая последующие затраты.

4. Преимущества точечных литников: диаметр точечных литников 0,5-2 мм, минимальные и легко удаляемые следы, подходят для пластмасс с хорошей сыпучестью, таких как ПП и АБС, что обеспечивает качество продукции.

Приложения

Стандартная прецизионная упрощенная форма для небольших ворот подходит для массового производства пластиковых изделий, таких как корпуса небольших приборов и электронные кнопки. Он совместим с продуктами простой формы, одинаковой толщиной стенок и не предъявляющими особых требований к внешнему виду, что позволяет удовлетворить потребности различных отраслей промышленности.

Экономические преимущества

1. Контролируемые затраты. Высокоточные пресс-формы экономят 30–50 % затрат на материалы и обработку, повышая конкурентоспособность клиентов.

2. Короткое время цикла. Производственный цикл продолжительностью 2–4 недели позволяет быстро реагировать на рынок и сокращает время запуска продукта.

3. Простота в эксплуатации: четкая структура, простая сборка и обслуживание, низкие требования к квалификации операторов, что облегчает крупномасштабное производство.

Производственный процесс

1. Этап проектирования: Определите структуру формы на основе параметров пластикового изделия, выберите подходящую стандартную основу формы и спроектируйте полость и стержень с помощью программного обеспечения, такого как UG и Pro/E, с учетом ключевых факторов процесса.

2. Выбор материала

В основании стандартной прецизионной упрощенной формы для малых ворот используется углеродистая конструкционная сталь, например сталь 45. Направляющие стойки и втулки изготовлены из износостойкой стали. Полость и сердечник изготовлены из предварительно закаленной литейной стали, такой как P20 (HRC30-35). Стандартные детали поставляются специализированными производителями.

3. Процесс обработки

- Черновая обработка: черновая обработка плиты формы и полости с припуском 0,5–1 мм.

- Финишная обработка: обработка полости на станке с ЧПУ, резка сложных деталей проволокой, одновременное сверление и нарезание резьбы.

- Термическая обработка: закалка полости и сердечника до HRC30-35 для повышения износостойкости.

- Обработка поверхности: полировка полости до Ra0,8 мкм.

4. Сборка и отладка

Соберите стандартные детали и полость/сердечник, установите их на термопластавтомат для пробного формования и настройки параметров. Отрегулируйте полость по результатам пробного формования и устраните распространенные дефекты.

Тенденции развития

1. Стандартизация и модульность. Улучшите стандартизацию для ускорения производства конфигураций и сокращения циклов поставки.

2. Интеллектуальное производство: сочетание технологий цифровой автоматизации для повышения точности и эффективности обработки.

3. Высокоэффективное охлаждение: оптимизированное расположение водяных каналов для повышения эффективности охлаждения при одновременном контроле затрат.

4. Легкий и долговечный: оптимизированная структура и материалы позволяют снизить вес, повысить износостойкость и продлить срок службы.

Часто задаваемые вопросы

Вопрос 1: Для каких пластиковых изделий подходит стандартная прецизионная упрощенная основа для небольших ворот?

A1: Подходит для пластиковых деталей малого и среднего размера, таких как корпуса приборов, кнопки электронных продуктов, контейнеры для предметов первой необходимости, канцелярские принадлежности и т. д. Особенно подходит для изделий массового производства с относительно простой формой, одинаковой толщиной стенок и низкими требованиями к внешнему виду.

Вопрос 2: В чем основное различие между упрощенными формами и высокоточными формами?

A2: Основные различия заключаются в сложности конструкции, уровне точности и требованиях к качеству поверхности. Упрощенные основы пресс-форм исключают необходимость использования сложных вспомогательных механизмов, используют стандартизированную простую конструкцию, контролируют точность размеров в пределах ±0,05 мм и требуют шероховатости поверхности Ra0,8 мкм или меньше. Стоимость обычно на 30–50 % ниже, чем у высокоточных основ пресс-форм.

В3: Каковы преимущества точечных ворот?

A3: Точечные ворота имеют небольшой диаметр (обычно 0,5-2 мм), в результате чего следы от ворот становятся меньше, их легко удалить и они не влияют на внешний вид продукта. Процесс короче, что полезно для полного наполнения небольших изделий и особенно подходит для пластиковых материалов с хорошей сыпучестью, таких как ПП, АБС и ПС.

В4: Как долго длится цикл изготовления пресс-формы?

A4: Производственный цикл стандартной прецизионной упрощенной формы для малых ворот обычно составляет 2-4 недели. Благодаря простой конструкции и меньшему количеству этапов обработки производственный цикл может быть сокращен на 30–50 % по сравнению с высокоточными сложными формами, что позволяет быстро реагировать на требования рынка.

В5: Как выбрать соответствующие характеристики основы пресс-формы?

A5: Выбор правильных характеристик основы пресс-формы требует учета таких факторов, как размер продукта, модель термопластавтомата и требования к объему производства. Общие спецификации включают такие модели, как 2020, 2025, 3030 и 4040. Обычно размер продукта не превышает 80% от размера полости формы. Рекомендуется выбирать характеристики основания формы, исходя из максимальных внешних размеров изделия плюс соответствующий припуск.
