Штамповочные штампы для небольших автомобильных кронштейнов

Небольшие автомобильные кронштейны являются важными несущими компонентами, используемыми для поддержки узлов, фиксации положения, соединения конструкций и передачи нагрузок. Штамповочные штампы для небольших автомобильных кронштейнов SIKAIDA специально разработаны для различных прецизионных кронштейнов, например, для двигателей и подвесок, объединяя сложную опору и прецизионное позиционирование отверстий для удовлетворения строгих требований автомобильного производства.

Основные характеристики продукта

1. Формирование сложной опорной структуры

Несмотря на компактный размер и сложную конструкцию кронштейнов, пресс-формы SIKAIDA за счет точного моделирования и компенсации пружинения контролируют критические размеры в пределах ±0,1 мм, обеспечивая соответствие стандартам плоскостности, точности отверстий и жесткости конструкции.

2. Высокая прочность и высокая жесткость.

В основных компонентах штамповочных штампов для автомобильных малых кронштейнов используются пресс-формы из высокотвердой стали, такие как SKD11 и Cr12MoV, достигающие твердости HRC 48–52 после термообработки. Это позволяет им выдерживать высокочастотные ударные нагрузки и имеет срок службы, превышающий 500 000 циклов, обеспечивая стабильную несущую способность.

3. Многофункциональный интегрированный дизайн.

Интеграция нескольких процессов, таких как штамповка, гибка и штамповка, а также использование таких механизмов, как скользящие блоки и азотные пружины, позволяет выполнить сложную обработку за один ход, что значительно повышает эффективность производства и качество продукции.

4. Точное расположение отверстий и система соединений.

Точность установочного отверстия достигает ±0,05 мм, а шероховатость стенки отверстия Ra 0,8. Оптимизированные конструкции фланцевых и клепальных соединений обеспечивают надежное и не ослабляющее соединение кронштейна, гарантируя долгосрочную надежную эксплуатацию автомобиля.

5. Интеллектуальное вложение и оптимизация CAE

Благодаря использованию программного обеспечения CAE, такого как AutoForm, для оптимизации раскроя коэффициент использования материала увеличивается до более чем 85 %, что позволяет эффективно сократить количество дефектов при формовке и снизить процент брака.

Области применения

Штамповочные штампы для небольших автомобильных кронштейнов SIKAIDA широко применяются в производстве кронштейнов двигателя, подвески, приборной панели, сидений, аккумулятора, дверей и выхлопной системы.

Производственный процесс

1. Проектирование продукта и CAE-анализ.

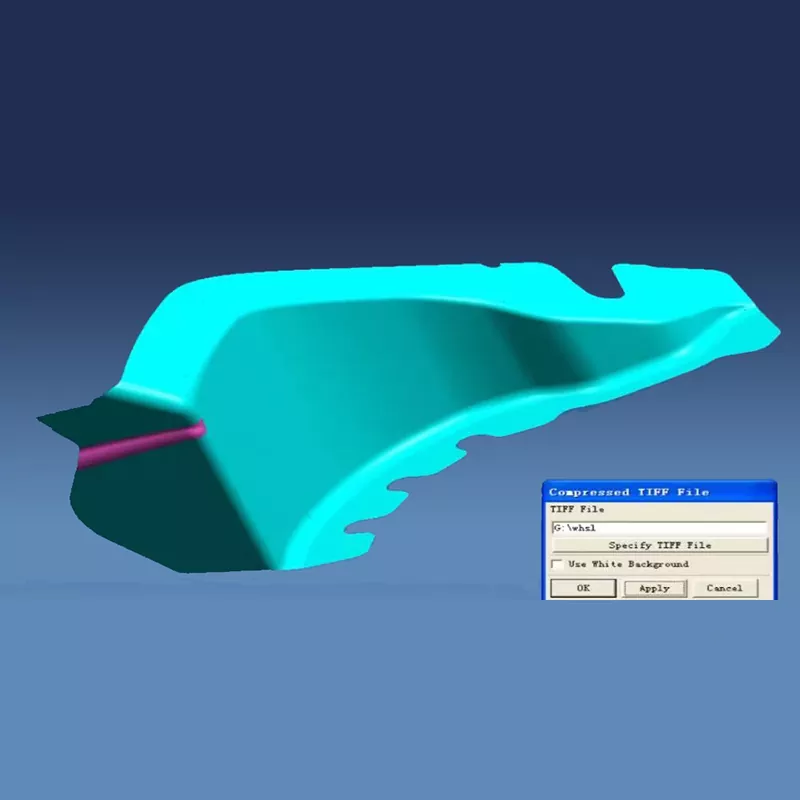

Создание моделирования и оптимизация процесса выполняются с использованием программного обеспечения CAE для выявления потенциальных дефектов и определения оптимального решения, обеспечивающего успешное изготовление пресс-форм.

2. 3D-проектирование структуры пресс-формы

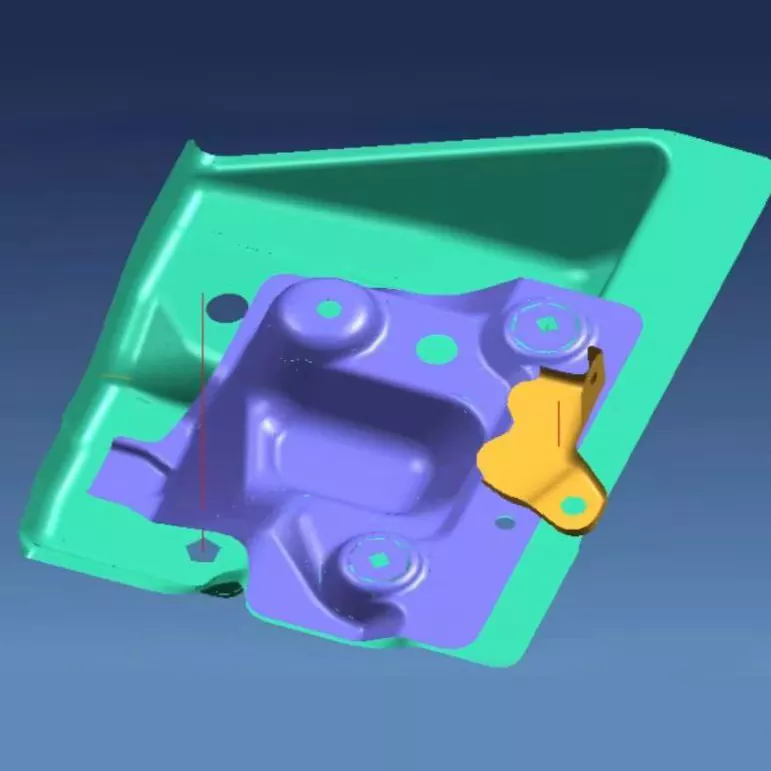

В штампах для штамповки автомобильных малых кронштейнов используется полное программное обеспечение для 3D-проектирования, такое как UG и CATIA, для доработки полостей, направляющих систем и других компонентов, обеспечивая рациональную структуру пресс-формы и простоту обслуживания.

3. Выбор материала

Рабочие части изготовлены из твердой литейной стали, такой как SKD11, основание пресс-формы изготовлено из стали 45 с термической обработкой, в стандартных деталях используется подшипниковая сталь GCr15, а в штамповочных деталях используется быстрорежущая сталь или твердый сплав для обеспечения точности и долговечности.

4. Прецизионная обработка

Черновая обработка допускает припуски, а прецизионная обработка обеспечивает точность. Обработка поверхности, такая как азотирование и твердое хромирование, еще больше повышает твердость и износостойкость формы, гарантируя качество продукции.

5. Сборка и отладка

После точной сборки штампы для штамповки небольших автомобильных кронштейнов проходят пробное прессование и отладку. Проверка первой детали и пробное серийное производство подтверждают точность, стабильность и надежность пресс-формы.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штамповочных штампах для небольших автомобильных кронштейнов?

A1: В рабочих деталях в основном используются пресс-формы из высокотвердой стали, такие как SKD11, Cr12MoV и DC53. В раме пресс-формы используются конструкционные стали, такие как сталь 45 и Q235. В стандартных деталях, таких как направляющие стойки и втулки, используется подшипниковая сталь GCr15. В зонах повышенного износа, таких как пробивные отверстия, иногда используется твердый сплав или быстрорежущая сталь, чтобы обеспечить прочность, твердость и долговечность формы.

В2: Как долго длится производственный цикл автомобильных пресс-форм для небольших кронштейнов?

A2: В зависимости от сложности формы и требований к точности производственный цикл обычно составляет 10-18 недель. Изготовление простых форм брекетов занимает около 10 недель, форм брекетов средней сложности — 14 недель, а сложных сложных форм брекетов высокой точности — 18 недель и более. Конкретный цикл зависит от сложности конструкции кронштейна, требований к точности отверстий и сложности процесса обработки.

В3: Каков срок службы автомобильных штамповочных штампов для небольших кронштейнов?

A3: При нормальных условиях использования и технического обслуживания срок службы штамповочных штампов для небольших кронштейнов может достигать более 500 000 циклов. Благодаря выбору высококачественных материалов, правильной термообработке и точной механической обработке срок службы некоторых штампов может достигать 1 миллиона циклов. Для обеспечения качества продукции особенно важно регулярное техническое обслуживание и замена деталей с высокой степенью износа, таких как штамповка.

В4: Как обеспечить точность и поддержку штампованных кронштейнов?

A4: Благодаря CAE-анализу для оптимизации параметров процесса, использованию высокоточных направляющих систем, контролю пружинения материала, а также регулярной проверке и поддержанию точности штампа, точность размеров кронштейна можно контролировать в пределах ± 0,1 мм, а плоскостность опорной поверхности может достигать 0,05 мм/м. В то же время разумная конструкция конструкции и процессы термообработки обеспечивают достаточную жесткость опоры и прочность соединения кронштейна.

В5: Каковы ключевые контрольные точки в процессе производства форм для брекетов?

A5: Ключевые контрольные точки при изготовлении пресс-форм для кронштейнов включают в себя: ① Прецизионную обработку отверстий для обеспечения точности установочных отверстий; ② Поддержка обработки поверхности для обеспечения плоскостности и гладкости; ③ Формирование структуры соединения для обеспечения прочности соединения; ④ Процесс термообработки для обеспечения твердости и прочности; ⑤ Сборка и отладка для обеспечения точности и стабильности работы пресс-формы. Каждая контрольная точка требует строгого контроля качества и контроля процесса.
