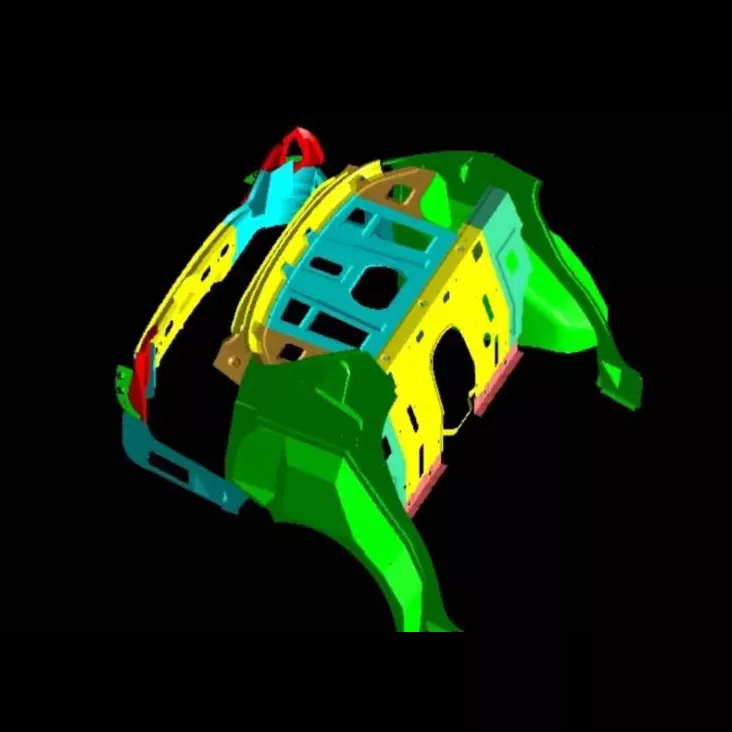

Штамповочные штампы для сборки автомобильного багажника

Штамповочные штампы SIKAIDA для сборки багажника автомобиля представляют собой большие высокоточные системы пресс-форм, используемые для штамповки различных компонентов багажника. Они используют модульную конструкцию для адаптации к потребностям совместной работы нескольких процессов. Наш завод в Китае предоставляет полный комплекс услуг, предоставляя высококачественные решения для пресс-форм мировым автопроизводителям.

Основные характеристики продукта

1. Большая и сложная структура

Штамповочные штампы для сборки багажников автомобилей имеют большие размеры (длиной более 800 мм и шириной более 600 мм), со сложными полостями, требующими формирования различных деталей; Внешняя панель багажника имеет сложные изогнутые поверхности, что требует чрезвычайно высокой точности проектирования и обработки пресс-форм.

2. Требования к высокой точности и высокому качеству поверхности.

Внешняя панель багажного отделения должна быть без дефектов, с четкими краями и плавными изгибами. SIKAIDA строго контролирует обработку и проектирование пресс-форм, чтобы гарантировать соответствие штампованных деталей высоким отраслевым стандартам.

3. Многопроцессное интегрированное формование.

Интеграция нескольких процессов штамповки, балансировка координации процесса и потока материала, а также строгий контроль утончения материала глубокой вытяжки внутренней панели во избежание дефектов штамповки.

4. Крупномасштабная система прессования и разгрузки.

Оснащен крупномасштабными прецизионными устройствами прессования, разгрузки и выталкивания, обеспечивающими стабильное формование материала, плавное извлечение деталей из формы, повышение эффективности и сокращение отходов.

5. Сложная направляющая и буферная структура.

Сочетание точных направляющих с комплексной системой буферизации защищает форму, обеспечивает плавную штамповку, улучшает качество деталей и продлевает срок службы формы.

Применение продукта:

1. Форма внешней панели: формирует задние внешние панели кузова, обеспечивая внешний вид и аэродинамические характеристики;

2. Форма внутренней панели: образует внутреннюю структуру, обеспечивая поддержку места для хранения;

3. Форма для полок: изготавливает пол и перегородки, повышая практичность хранения;

4. Армирующая балка: укрепляет конструкцию кузова и повышает безопасность.

Совместим с крупномасштабным штамповочным оборудованием 2000T-4000T и автоматизированными производственными линиями, обеспечивая высокую эффективность и экономию труда.

Производственный процесс

1. Анализ продукта и разработка процессов

Штамповочные штампы для сборки автомобильных багажников используют программное обеспечение CAE для моделирования процесса штамповки, прогнозирования дефектов и оптимизации параметров процесса и штампа.

2. Конструкция штампа

Благодаря полному 3D-проектированию с использованием 3D-программного обеспечения структура каждого компонента уточняется, чтобы обеспечить точность и надежность штампа.

3. Выбор материала

Подобраны подходящие материалы: высокотвердая износостойкая штамповая сталь для рабочих частей, углеродистая конструкционная сталь для нерабочих частей и специализированные материалы для направляющих и буферных элементов.

4. Прецизионная обработка

Благодаря трем этапам черновой обработки, чистовой обработки и поверхностной обработки поверхность внешней крышки матрицы приобретает зеркальный блеск, а специальная обработка повышает твердость и износостойкость.

5. Сборка и отладка (пробный штамп T0)

Собирайте и отлаживайте штампы для штамповки автомобильных багажников, выполняйте пробную штамповку деталей, корректируйте параметры и неоднократно модифицируйте штамп, пока он не будет соответствовать требованиям качества.

Тенденции развития

1. Интегрированная технология формования. Тенденция к интегрированным багажным отделениям предъявляет более высокие требования к формам. SIKAIDA продолжает развивать интегрированную технологию литья под давлением.

2. Применение легких материалов: адаптация к легким материалам, таким как высокопрочная сталь и алюминиевые сплавы, а также к технологии микровспенивания, для удовлетворения потребностей автомобилей в облегчении.

3. Интеллектуальное производство и цифровизация: датчики встроены в штампы для штамповки автомобильного багажника для контроля параметров штамповки. В сочетании с технологией цифровых двойников для виртуальной отладки повышается эффективность и показатели успеха пробного формования.

4. Применение технологии аддитивного производства: 3D-печать и технологии SLM используются для изготовления ключевых конструкций пресс-форм, что снижает сложность обработки и повышает производительность.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штампах для штамповки автомобильных багажников?

A1: В рабочих частях (пуансоны и матрицы) используются литейные стали высокой твердости, такие как Cr12MoV и SKD11; в нерабочих частях используются углеродистые конструкционные стали, такие как сталь 45 и Q235; в направляющих деталях используется подшипниковая сталь GCr15 или науглероженная сталь 20CrMnTi; В буферных элементах используют полиуретановую резину, баллоны с азотом и т. д.

Q2: Как долго длится производственный цикл штамповочных штампов для сборки автомобильного багажника?

A2: Цикл разработки штампов для штамповки багажника автомобиля обычно составляет 8-15 месяцев, в зависимости от сложности продукта, технических требований и производственных возможностей. Цена одного штампа колеблется от сотен тысяч до миллионов юаней, что отражает техническую мощь производителя штампа. С применением цифровых и интеллектуальных производственных технологий цикл разработки постепенно сокращается.
