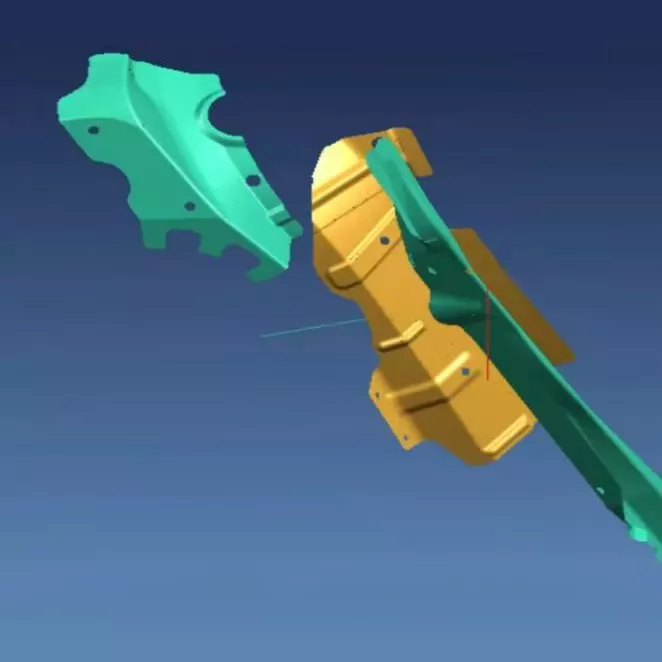

Штамповочные штампы для небольших автомобильных армирующих пластин

Штамповочные штампы для небольших автомобильных арматурных пластин SIKAIDA представляют собой высокоточное и долговечное оборудование, специально разработанное для деталей из пластин, усиливающих кузов автомобиля. Они сочетают в себе передовые технологии штамповки и точный дизайн, отвечающие строгим требованиям автомобильной промышленности. Как профессиональная фабрика, SIKAIDA строго контролирует качество продукции, чтобы обеспечить стабильную работу штампов и длительный срок службы.

Основные характеристики продукта:

1. Высокая точность и сложная формовка: автомобильные штампы для штамповки небольших армирующих пластин имеют сложную форму. SIKAIDA использует профессиональное программное обеспечение для точных расчетов, гарантируя, что точность размеров детали контролируется в пределах ± 0,1 мм, что соответствует требованиям к деталям кузова автомобиля.

2. Высокая прочность и долговечность. Полости и сердечники штампов для штамповки небольших арматурных пластин для автомобильной промышленности изготовлены из литейных сталей высокой твердости, таких как SKD11 и Cr12MoV, достигая твердости HRC48-52 после термообработки. Их срок службы превышает 500 000 циклов, что снижает затраты клиентов на замену.

3. Многопроцессное интегрированное проектирование. Интеграция нескольких механизмов позволяет выполнять многопроцессное формование композитов, включая штамповку и гибку, завершая обработку детали за один этап, повышая эффективность и снижая затраты.

4. Система прецизионных направляющих и балансировки: оснащена прецизионными направляющими и буферными устройствами, обеспечивающими точное выравнивание верхней и нижней матриц, снижение износа и повышение стабильности качества продукции.

5. Интеллектуальная раскладка и оптимизация. В сочетании с программным обеспечением CAE для оптимизации раскроя коэффициент использования материала достигает более 85 %, что снижает количество дефектов формования и обеспечивает высокий выход продукции.

Применение продукта

1. Система усиления дверной панели: повышает прочность двери, повышает ударопрочность и защищает безопасность пассажиров;

2. Структура усиления пола: повышает жесткость кузова и обеспечивает устойчивость при движении;

3. Компоненты усиления стойки: оптимизирует передачу энергии при столкновении и уменьшает деформацию кузова;

4. Каркас приборной панели: поддерживает приборную панель и обеспечивает точность установки;

5. Усиленная рама сиденья: повышает устойчивость сиденья и защищает от столкновений.

Производственный процесс

1. Проектирование и анализ продукта

Штамповочные штампы для небольших автомобильных арматурных пластин используют профессиональное программное обеспечение для анализа формуемости и оптимизации процессов, прогнозирования и решения проблем формования для определения оптимального решения.

2. Проектирование конструкции пресс-формы

Весь процесс проектирования выполняется с использованием программного обеспечения для 3D-проектирования, что обеспечивает разумную структуру пресс-формы и удобство обслуживания.

3. Выбор и подготовка материала.

- Рабочие части: выбрана пресс-форма из высокотвердой стали, обеспечивающая износостойкость и ударопрочность;

- Каркас пресс-формы: конструкционная сталь используется после термообработки для обеспечения структурной стабильности;

- Стандартные детали: подшипниковая сталь используется для обеспечения точности и долговечности.

4. Процесс точной обработки

- Черновая обработка: портальный фрезерный станок используется для обработки базовой поверхности и полости, оставляя припуск на чистовую обработку.

- Финишная обработка: обработка на станке с ЧПУ, резка проволоки и другие процессы используются для обеспечения соответствия точности и шероховатости поверхности стандартам.

- Обработка поверхности: азотирование, покрытие и другие процессы используются для повышения твердости и износостойкости, обеспечивая качество.

5. Сборка и отладка

После точной сборки форма тестируется на станке. Проверка первой детали и пробное серийное производство проводятся для обеспечения стабильности и надежности пресс-формы.

Тенденции развития

1. Легкая и высокопрочная интеграция: адаптация к новым материалам для комплексного формования сложных конструкций.

2. Точность и интеллект: развитие точности на микронном уровне, интеграция функций интеллектуального мониторинга и самооптимизации.

3. Быстрая смена пресс-формы и гибкость: использование механизма быстрой смены пресс-формы, время смены пресс-формы составляет ≤ 15 минут.

4. Цифровизация и виртуальная отладка: объединение технологии цифровых двойников для сокращения цикла разработки более чем на 30%.

5. Экологичное производство. Благодаря использованию экологически чистых материалов и энергосберегающей конструкции, форма полностью пригодна для вторичной переработки.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штампах для штамповки автомобильных небольших арматурных пластин?

A1: В рабочих деталях в основном используются пресс-формы из высокотвердой стали, такие как SKD11, Cr12MoV и DC53. В раме пресс-формы используются конструкционные стали, такие как сталь 45 и Q235. В стандартных деталях, таких как направляющие стойки и направляющие втулки, используется подшипниковая сталь GCr15, что обеспечивает прочность, твердость и долговечность формы.

В2: Как долго длится производственный цикл автомобильных пресс-форм для небольших армирующих пластин?

A2: В зависимости от сложности и требований к точности пресс-формы производственный цикл обычно составляет 8-16 недель. Изготовление простых форм занимает около 8 недель, форм средней сложности — около 12 недель, а сложных форм высокой точности — более 16 недель. Конкретный цикл зависит от конструкции изделия, технологии обработки и времени отладки.

В3: Каков срок службы автомобильных штампов для штамповки небольших армирующих пластин?

A3: При нормальных условиях использования и технического обслуживания срок службы небольших штампов для штамповки армирующих пластин может достигать более 500 000 циклов. Благодаря высококачественному выбору материалов, правильной термообработке и прецизионной механической обработке срок службы некоторых штампов может достигать 1 миллиона циклов. Регулярное обслуживание и правильное хранение позволяют значительно продлить срок службы форм.

В4: Как обеспечить точность штампованных изделий?

A4: Путем оптимизации параметров процесса посредством анализа CAE, применения высокоточной направляющей системы, контроля пружинения материала, а также регулярной проверки и поддержания точности пресс-формы можно контролировать точность размеров продукции в пределах ± 0,1 мм, обеспечивая стабильное и надежное качество продукции.
