Штамповочные штампы для внутренней сборки автомобильной боковой панели

Штамповочные штампы SIKAIDA для внутренней сборки автомобильной боковой панели — это большие высокоточные системы штампов, используемые для штамповки внутренних панелей боковых панелей из листового металла. Они являются стержневыми штампами при производстве кузовов и широко используются в производстве легковых и коммерческих автомобилей. Этот продукт объединяет несколько процессов штамповки для получения цельного формования внутренней панели боковой панели, обеспечивая эффективность и стабильность производства. Наш завод в Китае, оснащенный современным оборудованием и профессиональной командой, гарантирует стабильное и высококачественное производство штампов.

Подробные характеристики продукта

1. Большая и сложная структура

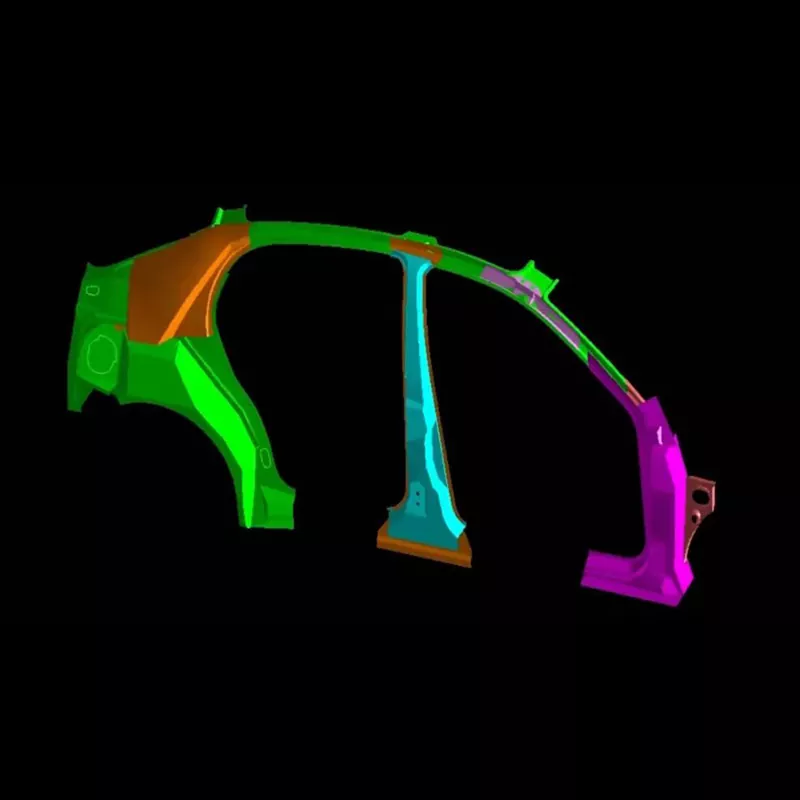

Внутренняя панель боковой панели имеет большие размеры (более 800 мм в длину и более 600 мм в ширину) и имеет сложную форму, требующую формирования множества элементов. Штамповочные штампы для внутренней сборки автомобильной боковой панели SIKAIDA отличаются высокой точностью поверхности, множеством поверхностей произвольной формы и рациональной структурной конструкцией, решающей проблему неравномерного распределения усилий во время штамповки больших листового металла.

2. Требования высокой точности и высокого качества.

Внутренняя панель боковой панели, являющаяся внешним компонентом, не должна иметь царапин, складок и других дефектов. SIKAIDA строго контролирует точность пресс-форм, добиваясь шероховатости поверхности Ra0,4 мкм или выше, что соответствует высоким производственным требованиям.

3. Многопроцессная интеграция

Штамповочные штампы для внутренней сборки автомобильной боковой панели имеют интегрированную многостанционную конструкцию, позволяющую выполнять несколько процессов, таких как глубокая вытяжка и обрезка, за одну операцию, что повышает эффективность. При необходимости для достижения интеллектуального производства можно добавить функции автоматической транспортировки и онлайн-инспекции.

4. Система точного управления и балансировки.

Оснащенный прецизионной системой направляющих, балансировки и давления, он обеспечивает равномерное распределение усилий во время штамповки листового металла, позволяет избежать дефектов продукции и повысить производительность.

5. Специальный структурный дизайн

Благодаря сегментированной матрице и быстросменной конструкции матрицы она совместима с новыми материалами, такими как высокопрочная сталь и алюминиевые сплавы, решая проблемы формовки и расширяя диапазон применения.

Основные характеристики продукта

1. Высокая жесткость: использование высокопрочных материалов обеспечивает стабильность при крупнотоннажной штамповке и продлевает срок службы.

2. Прецизионное управление: высокоточная направляющая стойка и система направляющих втулок обеспечивают позиционирование штамповки и точность продукта.

3. Интеллектуальный мониторинг. Встроенные датчики обеспечивают мониторинг в реальном времени и профилактическое обслуживание.

4. Быстрая смена штампа. Модульная конструкция сокращает время смены штампа и адаптируется к разнообразному производству.

Сценарии применения

Штамповочные штампы для внутренней сборки боковой панели автомобиля в основном используются при производстве кузовов легковых и коммерческих автомобилей, служат в качестве основных форм для кузовов белого цвета и пользуются признанием отечественных и международных клиентов. Как профессиональный поставщик, SICAIDA может предоставить индивидуальные решения для удовлетворения потребностей различных моделей транспортных средств.

Производственный процесс

1. Анализ продукта и разработка процессов

Используя профессиональное программное обеспечение для анализа формуемости и проектирования процессов, компания предвидит и решает потенциальные проблемы.

2. Дизайн пресс-формы

Используя полное программное обеспечение для 3D-проектирования, такое как UG и CATIA, мельчайшие детали уточняются, чтобы обеспечить точность и рациональность пресс-формы.

3. Выбор материала

Рама формы для штамповки внутренней сборки автомобильной боковой панели изготовлена ​​из высокопрочного чугуна или сварных стальных пластин. В ключевых компонентах используется инструментальная сталь с высокой износостойкостью и прочностью на сжатие, что гарантирует качество пресс-формы.

4. Прецизионная обработка

Черновая, чистовая, специальная обработка и ручная полировка обеспечивают точность формы и качество внешнего вида.

5. Сборка и отладка (пробное формование T0)

После сборки форма тестируется на машине, а параметры процесса корректируются и оптимизируются до тех пор, пока образец не будет сертифицирован.

Тенденции развития:

1. Сверхбольшая интегрированная формовка. В соответствии с тенденцией использования интегрированных внутренних панелей боковых панелей, один комплект пресс-форм может весить более 200 тонн.

2. Адаптация к использованию новых материалов. Оптимизированная конструкция и выбор материалов адаптируются к формовочным характеристикам новых материалов для удовлетворения требований к легкости и высокой прочности автомобилей.

3. Интеллектуальное производство и цифровизация. Встроенные датчики позволяют осуществлять мониторинг в режиме реального времени в сочетании с технологией цифровых двойников, сокращая цикл разработки и снижая затраты.

4. Применение аддитивного производства (3D-печати)

Штампы для штамповки внутренней сборки автомобильной боковой панели используют технологию 3D-печати для создания сложных структур, повышая эффективность производства и качество продукции.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штампах для штамповки внутренней сборки автомобильной боковой панели?

A1: В основе формы обычно используется высокопрочный чугун (например, HT300, ковкий чугун) или сварные стальные пластинчатые конструкции. В ключевых компонентах, таких как полости и сердечники, используется высокоуглеродистая инструментальная сталь с высоким содержанием хрома (например, Cr12MoV, DC53 и т. д.), обеспечивающая высокую износостойкость и высокую прочность на сжатие.

Q2: Как долго длится производственный цикл штампов для штамповки внутренней сборки боковой панели автомобиля?

A2: Штамповочные штампы для внутренней сборки автомобильной боковой панели — это кульминация технологий, опыта и мастерства. Они объединяют механическое проектирование, материаловедение, механику пластичности и точное производство. Их цикл разработки длительный (обычно 8-15 месяцев) и дорогостоящий (от миллионов до десятков миллионов юаней), что делает их ключевым эталоном для измерения комплексной силы компании, производящей пресс-формы. По мере развития автомобильных кузовов в сторону легких, высокопрочных и интеллектуальных конструкций технические требования к их формам будут продолжать расти.
