Штамповочные штампы для сборки автомобильного моторного отсека

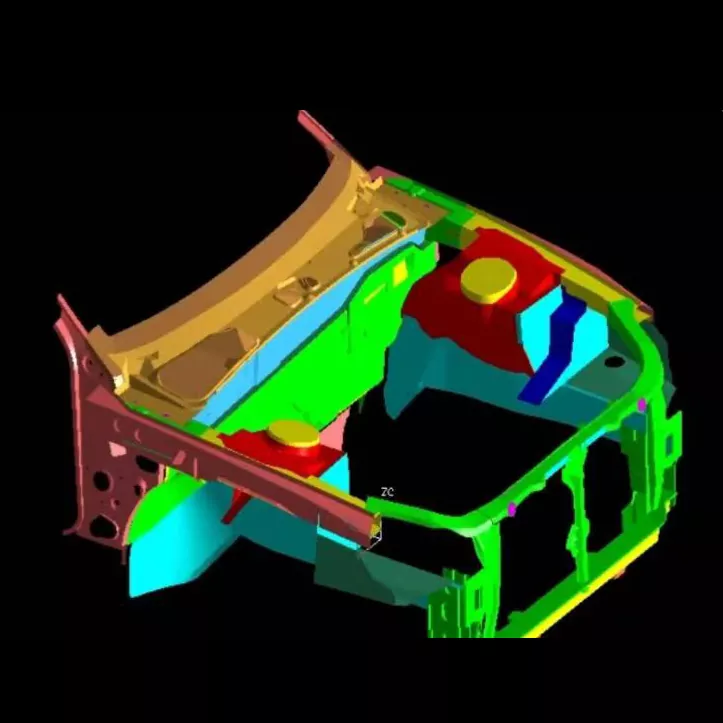

Узел автомобильного моторного отсека является основным несущим компонентом автомобильной трансмиссии, а уровень производства его штамповочных штампов представляет собой высший уровень технологии автомобильных штамповочных штампов. Штамповочные штампы SIKAIDA для сборки автомобильного моторного отсека — это не один штамп, а целая система штампов, используемая для штамповки листового металла в основной раме и панелях кузова моторного отсека. Эти компоненты затем собираются в моторный отсек посредством сварки или болтового соединения.

Основные характеристики продукта

1. Большой размер и сложная структура.

Штамповочные штампы для сборки автомобильного моторного отсека имеют большие размеры (обычно длиннее 1,2 метра и ширину более 0,8 метра) со сложной структурой полостей. Они требуют формирования монтажных отверстий, ребер жесткости и загибов кромок, интеграции нескольких рабочих станций, включая глубокую вытяжку, формовку, обрезку и штамповку.

2. Сверхвысокая точность и высокая прочность.

В качестве критически важных для безопасности несущих компонентов автомобилей точность размеров штампованных деталей контролируется в пределах ± 0,05 мм, без поверхностных дефектов, таких как трещины или морщины. Высококачественная штамповая сталь и прецизионные процессы термообработки обеспечивают высокую прочность, высокую твердость и высокую износостойкость штампов.

3. Многопроцессная интеграция

Интеграция нескольких процессов, таких как глубокая вытяжка, обрезка, штамповка, отбортовка и формование, с использованием прогрессивных или непрерывных структур штампов, поддержка автоматизированного массового производства.

4. Точная система управления и разгрузки.

Прецизионные механизмы направления, разгрузки и выталкивания предназначены для сложных подрезов и отрицательных углов в штампованных деталях, обеспечивая равномерную подачу материала и уменьшая дефекты формовки.

5. Контроль температуры и смазки

Некоторые модели оснащены системой контроля температуры нагрева/охлаждения и высокоэффективной системой смазки для уменьшения трения, продления срока службы матрицы и обеспечения качества штамповки высококачественных материалов.

Области применения

1. Производство легковых автомобилей

Производит основные структурные компоненты кузова, такие как передние переборки, крылья, брандмауэры, внутренние и внешние панели капота двигателя, обеспечивая структурную поддержку и защиту.

2. Новые энергетические транспортные средства

Штамповочные штампы для сборки автомобильного моторного отсека адаптированы к требованиям корректировки компоновки моторных отсеков транспортных средств на новых источниках энергии, оптимизированы для легких материалов, таких как алюминиевые сплавы и высокопрочная сталь, и отвечают более высоким требованиям точности.

3. Производство коммерческих автомобилей

Адаптирован к более крупным и сложным требованиям к моторному отсеку коммерческих автомобилей, таких как грузовые автомобили и автобусы, способен обрабатывать сверхбольшие листы металла в тяжелых условиях.

Производственный процесс

1. Анализ продукта и разработка процессов

Использует программное обеспечение CAE, такое как AutoForm и Dynaform, для анализа формуемости штамповки, прогнозирования и решения таких проблем, как растрескивание и образование складок, а также оптимизации параметров процесса.

2. Дизайн пресс-формы

Штамповочные штампы для сборки отсека автомобильного двигателя проектируются в полном 3D с использованием такого программного обеспечения, как UG, CATIA и AutoCAD, при этом каждый компонент дорабатывается для достижения баланса между прочностью, жесткостью, сроком службы и эффективностью производства.

3. Выбор материала

- Базовый материал: углеродистая конструкционная сталь 45#, 50#.

- Рабочие части: Cr12MoV, Cr12 и другие инструментальные стали; для массового производства можно использовать твердый сплав на стальной связке или материалы порошковой металлургии.

4. Прецизионная обработка

- Черновая обработка: удаление лишнего материала с помощью большого портального фрезерного станка или обрабатывающего центра.

- Финишная обработка: высокоточный обрабатывающий центр с ЧПУ, медленная электроэрозионная обработка.

- Специальная обработка: электроэрозионная обработка сложных поверхностей, полировка до Ra≤0,4 мкм.

- Термическая обработка: закалка, отпуск, азотирование и т. д. для повышения твердости и износостойкости.

5. Сборка и пробная форма T0.

После сборки форму устанавливают на штамповочное оборудование для пробного формования, регулируя такие параметры, как давление и ход, до тех пор, пока штампованная деталь не будет соответствовать стандартам.

Тенденции развития

1. Сверхбольшое комплексное формование: адаптируется к штамповочному оборудованию весом 2000 тонн и выше, что позволяет сократить количество деталей и сварочных процессов.

2. Формовка легкого материала: оптимизирована для таких материалов, как алюминиевые сплавы и высокопрочная сталь, что снижает проблемы с пружинением.

3. Интеллектуальное производство и цифровизация: интеграция CAE-анализа, 3D-печати, цифровых двойников и других технологий для сокращения циклов разработки.

4. Автоматизированное производство с несколькими станциями: достижение полной автоматизации от подачи листового металла до выпуска готовой продукции, повышение эффективности и стабильности.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штамповочных штампах для сборки автомобильного моторного отсека?

A1: В основе матрицы обычно используется высококачественная углеродистая конструкционная сталь (например, 45#, 50#), а в рабочих частях - высокоуглеродистая инструментальная сталь с высоким содержанием хрома (например, Cr12MoV, Cr12), быстрорежущая сталь (например, W6Mo5Cr4V2) или цементированный карбид. Для массового производства можно использовать цементированный карбид со стальной связкой или материалы порошковой металлургии, чтобы обеспечить высокую прочность, высокую твердость и высокую износостойкость штампа.

В2: Как долго длится производственный цикл штамповочных штампов для сборки автомобильного моторного отсека?

A2: Штамповочные штампы для узлов автомобильного моторного отсека — это кульминация технологий, опыта и мастерства. Цикл их разработки длительный (обычно 8-15 месяцев) и дорогостоящий (достигающий от миллионов до десятков миллионов юаней), что делает их ключевым индикатором общей силы компании, производящей штампы. Чем выше сложность, тем длиннее цикл. С применением интеллектуального производства и цифровых технологий цикл разработки постепенно сокращается.
