Штамповочные штампы для сборки автомобильного пола

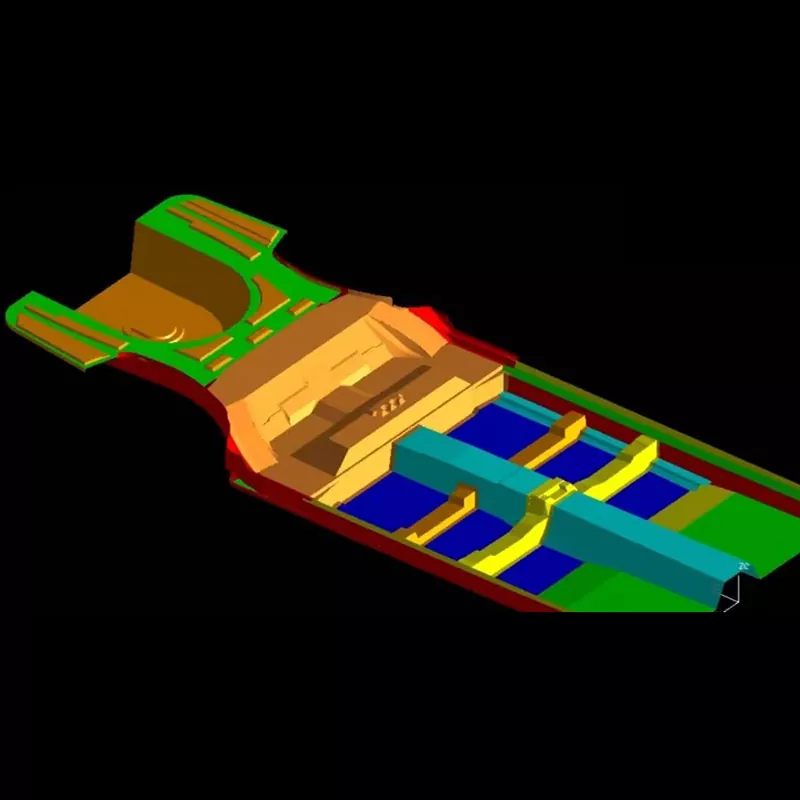

Штамповочные штампы для сборки автомобильного пола представляют собой крупногабаритные высокоточные интегрированные системы для штамповки основного каркаса пола. Это не отдельные штампы, а целые комбинации штампов (поскольку сборка пола требует сварки нескольких штампованных деталей). Они представляют собой вершину технологии штамповки и являются ключевым ориентиром для измерения прочности производителей штампов.

Являясь надежным поставщиком в автомобильной промышленности, SIKAIDA специализируется на исследованиях, разработках и производстве высококачественных штампов для сборки полов, производя продукцию с прочной конструкцией, точной формовкой и длительным сроком службы. На нашем заводе применяется полностью цифровое проектирование и прецизионное производство, что гарантирует соответствие каждой матрицы строгим требованиям автомобильной промышленности.

Основные характеристики продукта:

1. Большой размер и сложная структура.

Эти формы имеют большие размеры (длина > 1,5 м, ширина ≥ 1,2 м) со сложными полостями. Они требуют формирования монтажных отверстий, ребер жесткости и других особенностей. Используется конструкция с несколькими станциями, объединяющая процессы глубокой вытяжки, формовки, штамповки и обрезки.

2. Требования высокой точности и высокой прочности.

Штамповочные штампы для сборки автомобильного пола имеют допуски на размеры в пределах ±0,5 мм, со строгими требованиями к плоскостности и контуру. Они также обладают чрезвычайно высокой жесткостью, противостоят деформации штамповки под высоким давлением и обеспечивают однородность деталей массового производства.

3. Многопроцессная интеграция

Пресс-форма объединяет несколько процессов, таких как глубокая вытяжка, формовка и обрезка. Оптимизированная схема процесса сокращает количество этапов производства, а совместимость с автоматизированными линиями штамповки значительно повышает эффективность производства.

4. Полная система формования

Штамповочные штампы для сборки автомобильного пола имеют большую конструкцию, включающую основные компоненты, такие как пуансоны и матрицы. Оснащенные современной пневмогидравлической системой, они работают плавно и эффективно, обеспечивая высокую надежность.

5. Усовершенствованная система охлаждения и смазки.

Штамповочные штампы для сборки автомобильного пола оснащены конформными каналами охлаждающей воды и высокоэффективной системой смазки, что обеспечивает равномерную температуру пресс-формы, повышает эффективность производства и качество деталей, а также снижает деформацию деталей и остаточное напряжение.

Материалы и приложения

1. Области применения

Широко используется при производстве кузовов легковых автомобилей, внедорожников, минивэнов и коммерческого транспорта.

2. Выбор материала

В основе пресс-формы штамповочных штампов для сборки автомобильного пола используются стандартные стали, такие как сталь 45 # и Q235, а в основных компонентах используются высокоуглеродистые и хромистые стали, такие как Cr12MoV и SKD11. После термообработки твердость достигает HRC48-52, а срок службы превышает 500 000 циклов.

Производственный процесс

1. Анализ моделирования CAE для предварительного решения проблем формования;

2. Полная конструкция 3D-формы для обеспечения разумной структуры;

3. выбор качественной литейной стали;

4. грубая механическая обработка, тонкая механическая обработка, термообработка и тонкая полировка для обеспечения точности;

5. сборка и пробное формование, отладка и оптимизация до тех пор, пока детали не будут соответствовать стандартам.

Тенденции развития

1. Сверхбольшая интегрированная формовка, совместимая с прессами усилием более 2000 тонн;

2. Легкая адаптация, совместимая с новыми материалами и передовыми процессами формования;

3. Интеллектуальная цифровизация производства, обеспечивающая мониторинг в реальном времени и виртуальную отладку;

4. Применение 3D-печати, повышающее эффективность производства и качество сложных деталей.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штампах для штамповки автомобильных полов?

A1: Для основы пресс-формы обычно используется стандартная сталь (например, сталь 45, Q235). Высокоуглеродистая и высокохромистая литейная сталь (например, Cr12MoV, SKD11) используется для изготовления ключевых деталей, таких как полости и стержни. После термообработки твердость может достигать HRC48-52, обеспечивая высокую износостойкость и высокую прочность на сжатие.

В2: Как долго длится производственный цикл штамповочных штампов для сборки автомобильного пола?

A2: Цикл разработки штампов для штамповки автомобильных полов длительный (обычно 8-15 месяцев) и дорогостоящий (достигающий от миллионов до десятков миллионов юаней), что делает его ключевым эталоном для измерения комплексной прочности компании, производящей пресс-формы. По мере того, как автомобили развиваются в направлении интеллектуальности, электрификации и облегчения, технические требования к их формам будут продолжать расти.
