Штамповочные штампы для сборки передней подвески автомобиля

Штамповочные штампы SIKAIDA для сборки передней подвески автомобильной промышленности специально разработаны для массового производства и высокоточного изготовления компонентов конструкции подвески, отвечающих требованиям к точности размеров, жесткости, усталостной долговечности и безопасности при столкновении. Они широко используются в различных типах транспортных средств, включая легковые автомобили, коммерческие автомобили и электромобили.

Основные технологические особенности:

1. Формирование сложной пространственной структуры.

Точный контроль трехмерного потока материала и растяжения компонентов подвески с ключевой точностью размеров ± 0,05 мм и точностью пространственного положения ± 0,1 мм. Использование технологии многопроходной прогрессивной формовки позволяет избежать утончения материала и концентрации напряжений.

2. Высокопрочная несущая конструкция.

Совместимость с высокопрочной сталью и легкими сплавами, высокоточная обработка зон высоких напряжений и ответственных конструкций, прямолинейность ≤0,08 мм/м и параллельность ≤0,12 мм. Профессиональные технологии обеспечивают стабильные характеристики материала.

3. Технология прецизионной обработки отверстий

Объединяет несколько процессов, обеспечивая высокоточное формирование отверстий за одну операцию штамповки. Точность отверстия ±0,03 мм и цилиндричность диаметра отверстия ≤0,05 мм благодаря высокоточной направляющей системе, обеспечивающей качество отверстия.

4. Интеграция многокомпонентной сварки

Модульная конструкция штампов для штамповки передней подвески автомобиля с зарезервированными сварочными конструкциями, коэффициент использования материала ≥85%, возможность быстрой смены пресс-формы, адаптируемость к производству нескольких автомобилей, а также повышенная точность сборки и прочность конструкции за счет контроля сварочной деформации.

5. Оптимизация динамических характеристик и безопасности.

Благодаря высокоточному наведению и мониторингу в реальном времени с точностью поверхности ±0,02 мм оптимизированное распределение напряжений продлевает усталостный срок службы, а улучшенная конструкция поглощения энергии повышает безопасность при столкновении.

6. Интеллектуальное управление процессом

Используя программное обеспечение CAE для оптимизации параметров, трехконтурную систему управления и интеллектуальные устройства мониторинга, можно добиться мониторинга процесса формования в реальном времени, обеспечивая стабильное качество в массовом производстве.

Области применения

Широко используется в системах передней подвески легковых автомобилей, коммерческих автомобилей, внедорожников, электромобилей, высокопроизводительных гоночных автомобилей, грузовиков и автобусов, адаптируясь к конкретным потребностям различных моделей транспортных средств.

Производственный процесс

1. Проектирование и моделирование продукта

С использованием технологии моделирования CAE проводится анализ формуемости, расчет упругости и динамическая оптимизация, чтобы обеспечить поддержку данных для проектирования пресс-форм.

2. Проектирование конструкции пресс-формы

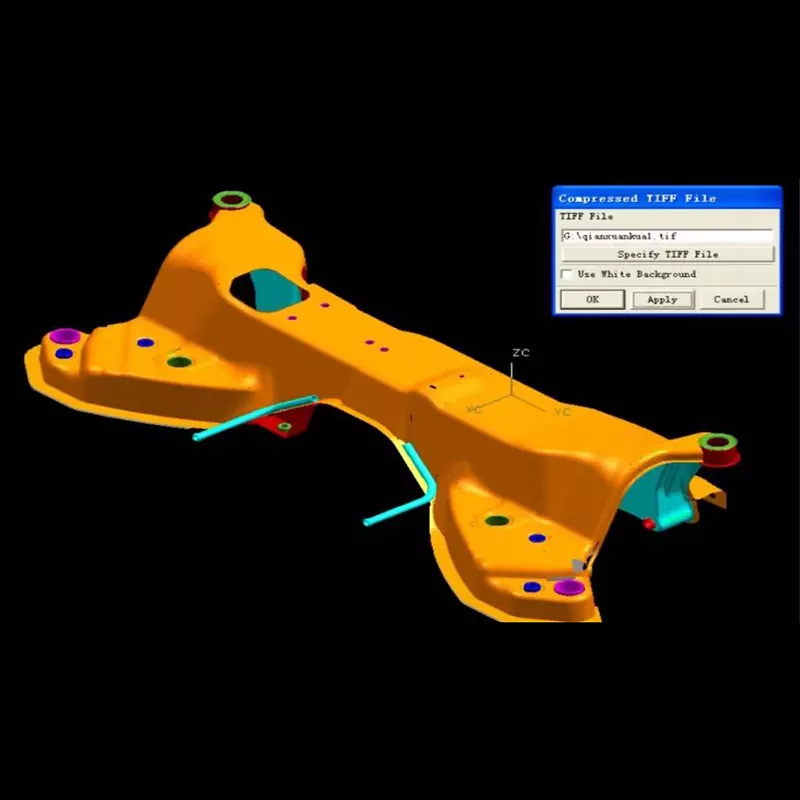

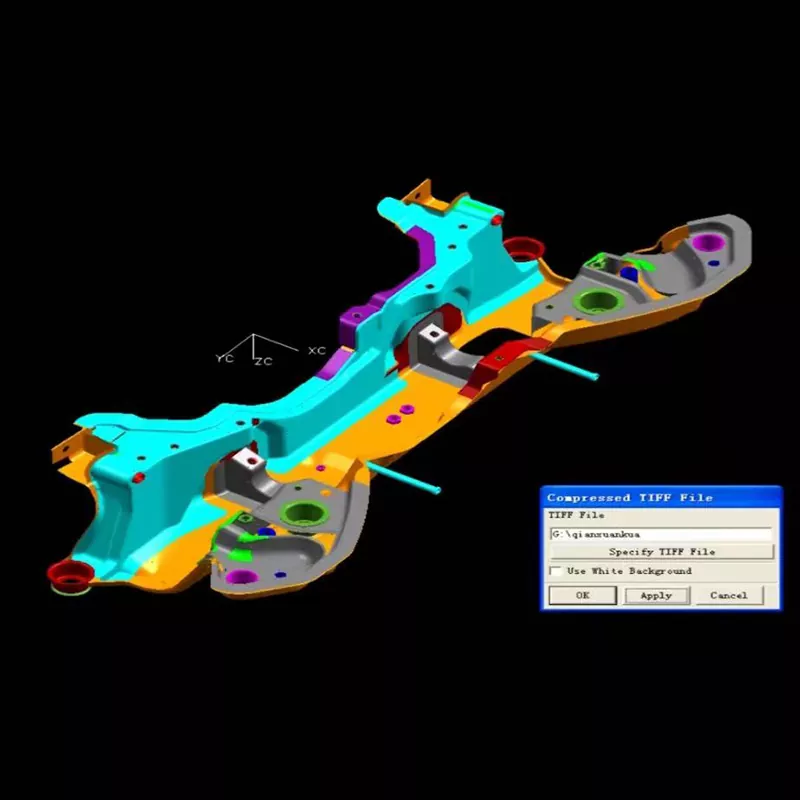

Благодаря профессиональному программному обеспечению для полного 3D-проектирования применяется модульная концепция для адаптации к автоматизированным производственным линиям, что упрощает отладку и обслуживание пресс-форм.

3. Выбор материала

Рабочие части изготовлены из литейной стали высокой твердости и специальных сплавов; каркасы форм и стандартные детали изготовлены из подходящей стали; а поверхности полости подвергаются специальной обработке для уменьшения трения и адгезии.

4. Процесс точной обработки

Штамповочные штампы для сборки передней подвески автомобиля подвергаются черновой, чистовой и поверхностной обработке. Специализированное оборудование обеспечивает точность обработки, достигая шероховатости поверхности Ra0,2-0,4 мкм. Ключевые области усилены.

5. Сборка и отладка

После точной сборки детали проходят испытания давлением и доводку. Проверка первой детали и пробное серийное производство оптимизируют параметры для обеспечения стабильного производства и надежности продукции.

Тенденции развития

Отрасль развивается по пяти основным направлениям: легкая и высокопрочная интеграция, точность и динамическая оптимизация, быстрая смена пресс-форм и гибкое производство, цифровая виртуальная отладка и экологичное устойчивое производство, адаптируясь к тенденциям электрификации и интеллектуализации в автомобильной промышленности.

Часто задаваемые вопросы

Q1: Какие материалы обычно используются в штамповочных штампах для сборки передней подвески автомобиля?

A1: В рабочих деталях в основном используются пресс-формы из высокотвердой стали, такие как SKD11, Cr12MoV и DC53. Для формовки деталей глубокой вытяжки и высоконапряженных несущих участков применяют быстрорежущую сталь порошковой металлургии или твердый сплав. В основании пресс-формы используется конструкционная сталь, такая как сталь 45 и сталь Q235, а в стандартных деталях, таких как направляющие стойки и направляющие втулки, используется подшипниковая сталь GCr15. Для формирования чрезвычайно сложных пространственных криволинейных поверхностей иногда используются материалы керамического или алмазного покрытия, чтобы обеспечить износостойкость и срок службы формы.

Q2: Как долго длится производственный цикл штамповочных штампов для сборки передней подвески автомобиля?

A2: В зависимости от сложности и требований к точности сборки передней подвески производственный цикл обычно составляет 18-26 недель. Для изготовления стандартных форм для сборки передней подвески требуется около 18 недель, для изготовления форм сложной пространственной конструкции — 22 недели, а для изготовления сверхбольших или легких форм для сборки передней подвески может потребоваться более 26 недель. Конкретный цикл зависит от сложности конструкции передней подвески, сложности пространственного формирования и требований к динамическим характеристикам.

В3: Каков срок службы формы?

A3: При нормальных условиях использования и обслуживания срок службы штамповочных штампов передней подвески может достигать более 250 000 циклов. Благодаря высококачественному выбору материалов, правильной термообработке и точной механической обработке срок службы некоторых штампов может достигать 450 000 циклов. Области повышенного износа, такие как детали глубокой вытяжки, опорные поверхности, подвергающиеся высоким нагрузкам, и прецизионные отверстия, требуют регулярного обслуживания и замены для обеспечения качества продукции и стабильности формовки.

Вопрос 4: Как обеспечить точность и динамические характеристики передней подвески?

A4: Путем оптимизации параметров процесса формования с помощью CAE-анализа, применения высокоточной направляющей системы, контроля пружинения материала и распределения толщины, а также регулярной проверки и поддержания точности пресс-формы, точность размеров узла передней подвески можно контролировать в пределах ± 0,05 мм, а точность сопрягаемой поверхности может достигать ± 0,02 мм. В то же время разумное конструктивное проектирование и процессы термообработки гарантируют, что узел передней подвески обладает достаточной структурной прочностью и динамическими характеристиками.

Вопрос 5: Каковы ключевые контрольные точки в процессе производства штамповочных штампов для сборки передней подвески автомобиля?

A5: Ключевые контрольные точки при изготовлении форм для сборки передней подвески включают: ① Точную обработку сложных пространственных поверхностей для обеспечения геометрической точности; ② Качество формирования высокопрочных несущих конструкций для обеспечения положения и прочности; ③ Точность обработки прецизионных отверстий для обеспечения качества сборки; ④ Прочность многокомпонентных сварных цельных конструкций; ⑤ Процессы термообработки для обеспечения твердости и прочности. Каждая контрольная точка требует тщательного контроля качества и контроля процесса, особенно для точного контроля формирования сложных пространственных конструкций и высокопрочных несущих участков.
