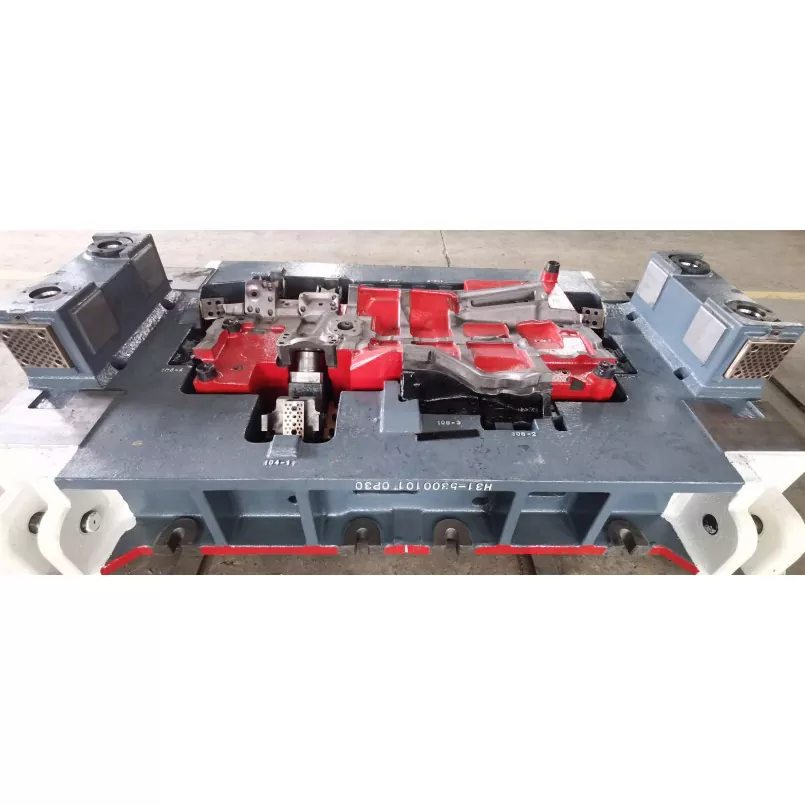

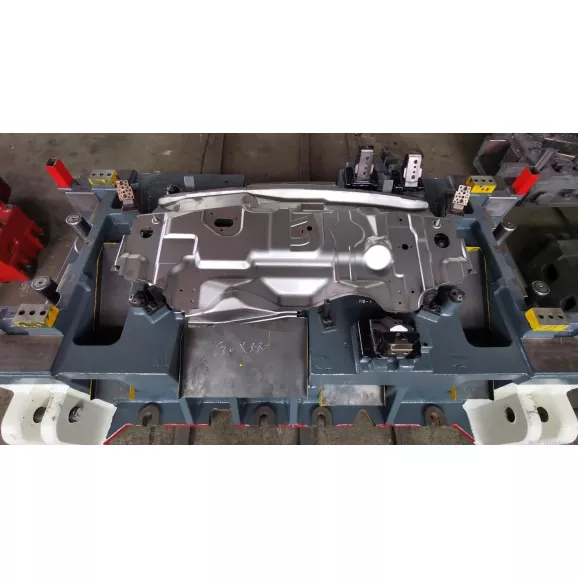

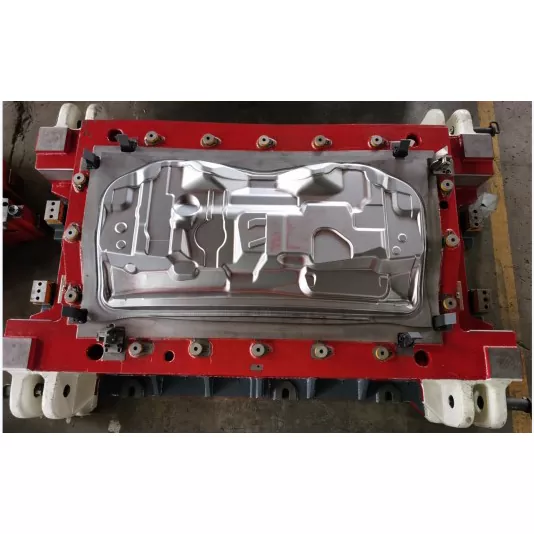

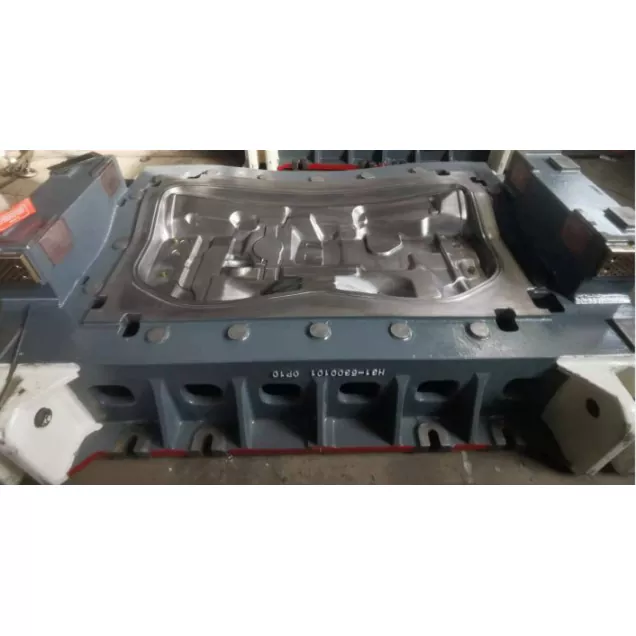

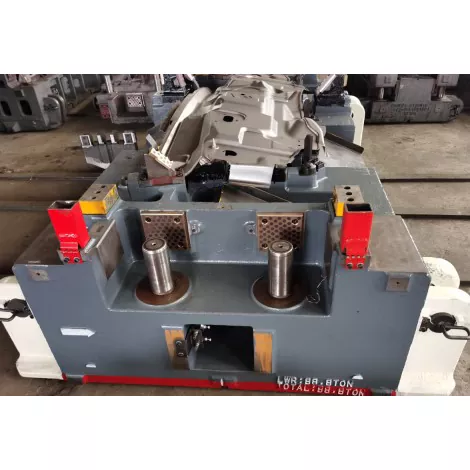

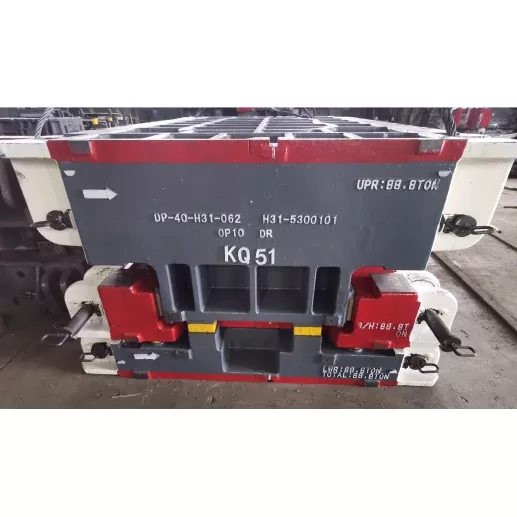

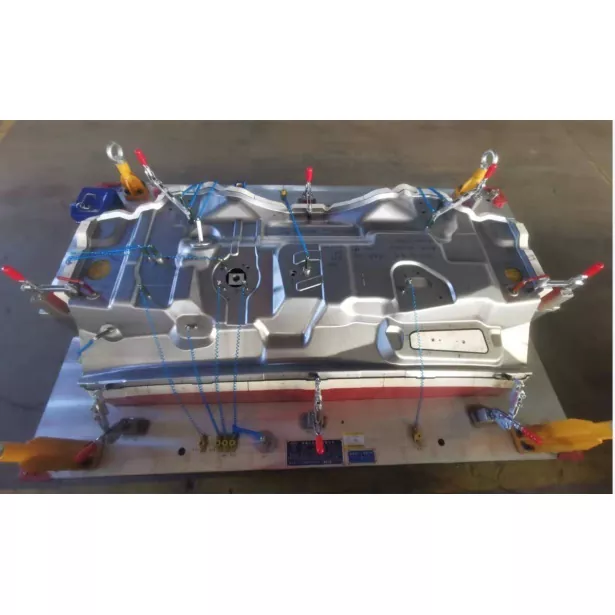

Штамповочные штампы для сборки передней панели автомобиля

Штамповочные штампы SIKAIDA для сборки передней панели автомобиля — это независимо разработанное высокоточное оборудование, подходящее для массового производства узлов передней панели. Учитывая сложную структуру и высокие требования к сборке передней панели (большие панели корпуса), матрица объединяет передовые технологии для решения ключевых производственных задач. Завод оснащен профессиональным оборудованием и специальной командой, которая обеспечивает соответствие качества штампов стандартам.

Подробная информация о продукте

1. Формирование конструкции большой панели кузова

Точный контроль потока и растяжения материала, точность основных размеров в пределах ± 0,1 мм, погрешность плоскостности ≤ 0,15 мм/м; В зонах глубокой вытяжки используется многопроходная прогрессивная формовка, позволяющая избежать дефектов материала и повысить производительность.

2. Технология формирования сложной криволинейной поверхности.

Штамповочные штампы для сборки передней панели автомобиля используют гиперболоидную форму и регулируемую структуру профиля. В сочетании с анализом CAE и оптимизацией процесса он решает такие проблемы, как образование складок и растрескивание, обеспечивая точность поверхности в пределах ± 0,05 мм и обеспечивая совместимость с соседними компонентами.

3. Комплексная конструкция армирующей балки

Передняя панель и арматурная балка объединены с использованием технологии разделенных полостей, адаптирующейся к высокопрочным материалам и обеспечивающей геометрическую точность арматурной балки (прямолинейность ≤0,1 мм/м, параллельность ≤0,15 мм).

4. Многокомпонентное интегрированное формование.

Несколько процессов интегрированы, что позволяет выполнить многокомпонентную формовку за одну операцию штамповки; Модульная конструкция и быстрая смена пресс-форм адаптируются к производству с разными спецификациями, обеспечивая коэффициент использования материала ≥80% и повышая эффективность производства.

5. Высокая точность и безопасность.

Высокоточное наведение и управление с обратной связью по давлению обеспечивают точность критического отверстия в пределах ±0,05 мм; оптимизированная конструкция конструкции обеспечивает расчетную деформацию во время столкновений, гарантируя безопасность пассажиров.

6. Интеллектуальное управление и оптимизация процессов.

Штамповочные штампы для сборки передней панели автомобиля используют программное обеспечение CAE для оптимизации проектирования, трехконтурное управление и интеллектуальную систему мониторинга для мониторинга состояния формования в режиме реального времени, обеспечивая стабильное качество продукции.

Особенности продукта и области применения

1. Легковые автомобили: обеспечивает жесткость кузова и безопасность при столкновении, отвечая требованиям внешней герметизации;

2. Коммерческий транспорт: выдерживает сильные удары, обеспечивая надежность и долговечность конструкции;

3. Внедорожники/внедорожники: адаптируются к большим моторным отсекам, улучшая переднюю защиту;

4. Электромобили: адаптируются к особым требованиям, таким как аккумуляторные блоки и каналы охлаждения, а также учитывают легкий дизайн;

5. Гоночные автомобили/мощные автомобили: соответствуют требованиям по аэродинамике, легкости и высокой жесткости;

6. Грузовики/автобусы: адаптируется к крупным транспортным средствам, обеспечивая несущую способность и безопасность при столкновении.

Введение в производственный процесс

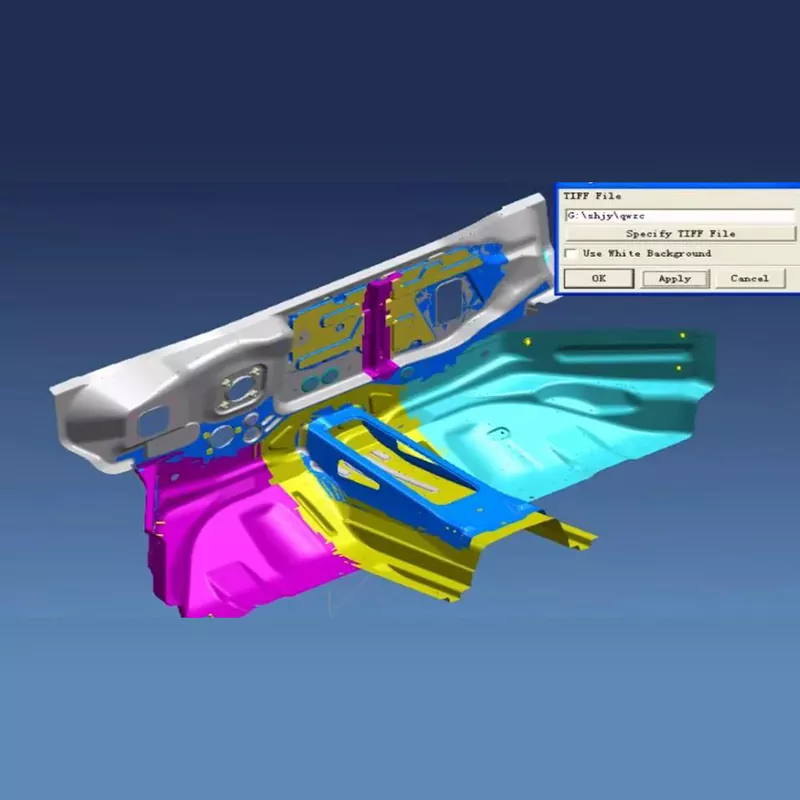

1. Проектирование и анализ продукта

Профессиональное программное обеспечение используется для анализа формуемости и оптимизации процесса для определения оптимальных параметров, обеспечивающих баланс между безопасностью и точностью сборки.

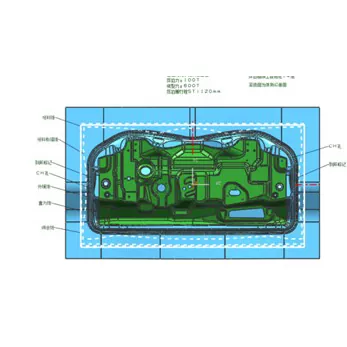

2. Проектирование конструкции пресс-формы

Полный 3D-дизайн, модульная структура, простота обслуживания, адаптируемость к автоматизированному производству и роботизированной работе.

3. Выбор и подготовка материала.

- Рабочие части: выбрана литейная сталь высокой твердости, а в зонах глубокой вытяжки используется специальный сплав;

- Основа пресс-формы/стандартные детали: выбрана высококачественная сталь, обеспечивающая прочность и точность;

- Обработка поверхности: азотирование, твердое хромирование и т. д. для уменьшения трения и адгезии.

4. Процесс точной обработки

Черновая обработка позволяет обеспечить припуск на чистовую обработку. Финишная обработка выполняется с использованием высококачественного оборудования, обеспечивающего шероховатость поверхности Ra0,2, точность положения отверстий ±0,01 мм и твердость ≥HV950 после обработки поверхности.

5. Сборка и отладка

Точная сборка, отладка параметров на станке, проверка первой детали и пробное серийное производство обеспечивают стабильность и надежность пресс-формы.

Тенденции развития

1. Легкий вес и высокая прочность: адаптация к новым материалам и использование передовых процессов, баланс между легкостью и безопасностью;

2. Оптимизация точности и безопасности: развитие точности на микронном уровне, усиление онлайн-обнаружения и оптимизация столкновений;

3. Гибкое производство: Быстрая смена пресс-формы (<15 минут), адаптируемая к многовариантному мелкосерийному производству;

4. Цифровая отладка: объединение цифровых двойников для сокращения циклов разработки более чем на 30%;

5. Экологичное производство: Экологичное и энергосберегающее, адаптируемое к потребностям транспортных средств на новых источниках энергии.

Часто задаваемые вопросы

Вопрос 1: Какие материалы обычно используются в штампах для штамповки передней панели автомобиля?

A1: В рабочих деталях в основном используются пресс-формы из высокотвердой стали, такие как SKD11, Cr12MoV и DC53. Для формовки деталей глубокой вытяжки и армирования участков формирования балок применяют быстрорежущую сталь порошковой металлургии или твердый сплав. В раме пресс-формы используются конструкционные стали, такие как сталь 45 и Q235, а в стандартных деталях, таких как направляющие стойки и направляющие втулки, используется подшипниковая сталь GCr15. Для криволинейных формовочных поверхностей с высокими требованиями иногда используются материалы керамического или алмазного покрытия, чтобы обеспечить износостойкость и срок службы формы.

В2: Как долго длится производственный цикл пресс-форм для сборки передней панели автомобиля?

A2: В зависимости от сложности и требований к точности сборки передней панели производственный цикл обычно составляет 16-24 недели. Изготовление стандартных форм для сборки передней панели занимает около 16 недель, форм для сложных изогнутых форм передней панели — 20 недель, а для изготовления сверхбольших или легких форм для сборки передней панели может потребоваться более 24 недель. Конкретный цикл зависит от сложности конструкции передней панели, сложности формирования изогнутой поверхности и требований к безопасности при столкновении.

В3: Каков срок службы форм?

A3: При нормальных условиях использования и технического обслуживания срок службы штамповочных форм для передней панели может достигать более 300 000 циклов. Благодаря выбору высококачественных материалов, правильной термообработке и точной механической обработке срок службы некоторых форм может достигать 500 000 циклов. Области повышенного износа, такие как зоны глубокой вытяжки, поверхности формования армирующих балок и изогнутые поверхности, требуют регулярного обслуживания и замены для обеспечения качества продукции и стабильности формовки.

Вопрос 4: Как гарантируется точность и безопасность передней панели?

A4: Путем оптимизации параметров процесса формования с помощью CAE-анализа, использования высокоточной направляющей системы, контроля пружинения материала и распределения толщины, а также регулярной проверки и поддержания точности пресс-формы, точность размеров передней панели в сборе можно контролировать в пределах ± 0,1 мм, а плоскостность сопрягаемых поверхностей может достигать 0,15 мм/м. В то же время разумная конструкция конструкции и процесс термообработки гарантируют, что передняя панель в сборе имеет достаточную структурную прочность и характеристики безопасности при столкновении.

Вопрос 5: Каковы ключевые контрольные точки в процессе производства штамповочных штампов для сборки передней панели автомобиля?

A5: Ключевые контрольные точки при изготовлении форм для сборки передней панели включают в себя: ① Точную обработку профилей большой поверхности покрытия для обеспечения плоскостности и точности поверхности; ② Повышение качества формовки балочных конструкций для обеспечения позиционирования и прочности; ③ Контроль расхода материала на сложных криволинейных поверхностях во избежание образования дефектов; ④ Точная обработка монтажных отверстий для обеспечения точности сборки; ⑤ Процесс термообработки для обеспечения твердости и прочности. Каждая контрольная точка требует строгого контроля качества и контроля процесса, особенно точного контроля образования больших покрытий и сложных изогнутых поверхностных структур.
