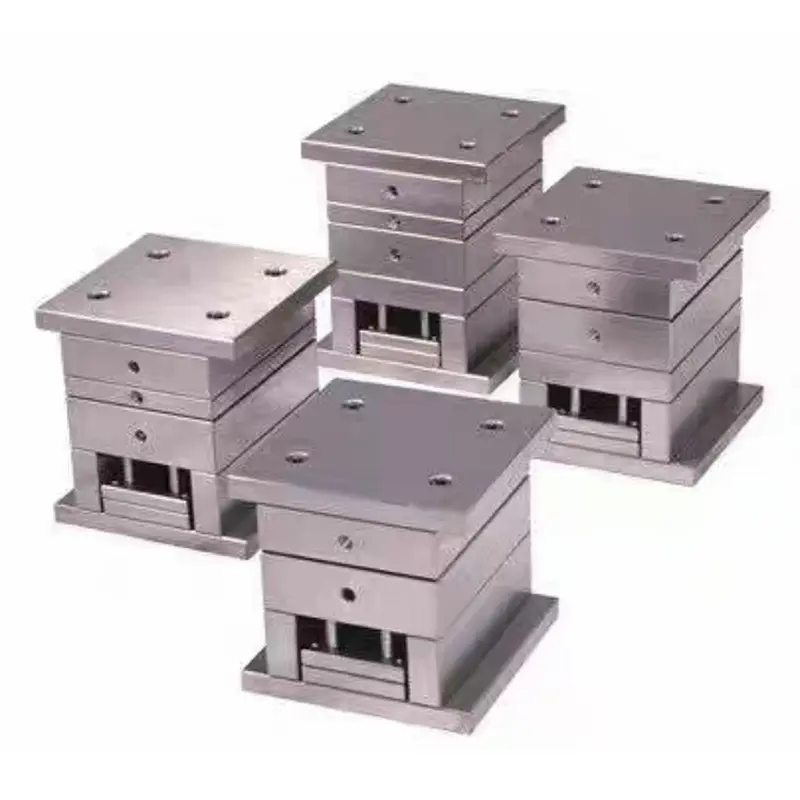

Сверхточное основание пресс-формы для небольших ворот

Основание для пресс-форм сверхвысокой точности SIKAIDA с малыми литниками разработано специально для трехплитных литьевых форм и подходит для производства дорогостоящих компонентов в электронной, автомобильной, медицинской и оптической промышленности. Он сочетает в себе высокую жесткость, позиционирование на микронном уровне, стабильный контроль температуры и технологию автоматического выталкивания для достижения высококачественного и стабильного формования без линий сварки или следов усадки. В основе пресс-формы используется уникальная конструкция горячего литника с игольчатым клапаном, обеспечивающая многоточечный впрыск и точный контроль потока расплава, гарантируя бездефектную продукцию и делая ее ключевым элементом оборудования в высокотехнологичном производстве.

Ключевые технические характеристики

1. Высокоточная направляющая система.

В основании формы для малых ворот сверхвысокой точности используются высокоточные роликовые направляющие и линейные ползуны в сочетании с направляющими втулками с прецизионной шлифовкой, что обеспечивает плавное открытие и закрытие формы, а также высокую повторяемость. Зазор контролируется в пределах 0,01 мм, что эффективно устраняет дефекты заусенцев и заусенцев, вызванные зазором направляющей.

2. Интеллектуальная система контроля температуры.

Благодаря интеграции многоточечных датчиков температуры и интеллектуального модуля управления точность температуры формы контролируется в пределах ± 1 ℃. Независимый контроль температуры в зонах позволяет точно регулировать температуру различных частей продукта, оптимизируя поток расплава и снижая остаточное напряжение.

3. Система горячеканальной системы с игольчатым клапаном

Используя высокоточную горячеканальную систему с игольчатым клапаном, он обеспечивает многоточечный впрыск и последовательное управление. Время отклика открытия игольчатого клапана составляет ≤0,1 секунды, что эффективно предотвращает обратный поток расплава и натягивание, подходит для продуктов с высокой прозрачностью и строгими требованиями к внешнему виду.

4. Конструкция высокой жесткости.

В сверхточном основании пресс-формы для малых ворот используется высокопрочная легированная сталь, которая подвергается отжигу для снятия напряжений и включает оптимизированное расположение ребер и анализ методом конечных элементов для улучшения конструкции. Это приводит к минимальной деформации при впрыске под высоким давлением, равномерному распределению усилия зажима и увеличению срока службы формы.

5. Автоматизированная система выброса.

Оснащен прецизионным синхронным механизмом выброса, скорость и ход выброса точно регулируются. Самосмазывающиеся направляющие обеспечивают плавный выброс без заедания, равномерную силу извлечения из формы, а также снижение риска деформации и повреждения продукта.

Применение продукта:

1. Электроника и связь: корпуса мобильных телефонов, разъемы, радиаторы.

2. Автомобильная промышленность: датчики, приборные панели, компоненты освещения.

3. Медицинские изделия: шприцы, сепараторы крови, диагностическое оборудование.

4. Оптические компоненты: линзы, фильтры, панели дисплея.

Производственный процесс:

1. Анализ конструкции и моделирование

С помощью профессионального программного обеспечения CAE, такого как Moldflow и ANSYS, выполняется анализ текучести пресс-формы, прочности конструкции и термодинамический анализ для прогнозирования рисков формования и оптимизации компоновки направляющих и системы охлаждения.

2. Прецизионная обработка

- Черновая обработка: большие фрезерные станки с ЧПУ обрабатывают базовые поверхности и контуры, оставляя припуск на чистовую обработку.

- Термическая обработка: ключевые компоненты подвергаются закалке и отжигу для снятия напряжений для обеспечения стабильности материала и механических свойств.

- Финишная обработка: высокоскоростная обработка с ЧПУ обеспечивает высокоточные поверхности с шероховатостью поверхности Ra 0,8 мкм.

- Обработка поверхности: основные сопрягаемые поверхности подвергаются точному шлифованию и полировке, чтобы обеспечить гладкость и износостойкость движущихся частей.

3. Сборка и отладка

- При сборке компонентов используются динамометрические ключи для контроля предварительного натяга крепежа.

- Независимая отладка гидравлической, температурной и эжекторной систем обеспечивает нормальную работу.

- Пробное формование T0 оптимизирует параметры процесса и ремонтирует форму до тех пор, пока продукт не будет соответствовать стандартам.

Тенденции развития

1. Интеллектуальная интеграция

Глубоко интегрирует технологии Интернета вещей и искусственного интеллекта для обеспечения взаимного соединения оборудования, сбора данных и самооптимизации процессов. Поддерживает профилактическое обслуживание и сигналы тревоги об аномалиях, повышая эффективность производства и стабильность продукта сверхточной формы для малых литников.

2. Применение технологии микропенообразования.

В сочетании с системой впрыска сверхкритической жидкости это позволяет добиться облегчения и улучшения качества поверхности, решить проблему усадки толстостенных изделий и сократить расход материала более чем на 30%.

3. Приложение цифрового двойника

Система виртуальных форм создана для оптимизации параметров процесса и прогнозирования сбоев в виртуальной среде, что позволяет сократить количество пробных формований и сократить цикл разработки.

4. Интеграция аддитивного производства

Технология 3D-печати металлом применяется для изготовления сложных каналов охлаждающей воды и горячеканальных каналов, преодолевая традиционные ограничения обработки, повышая эффективность охлаждения, сокращая производственный цикл и снижая потребление энергии.

Часто задаваемые вопросы

Вопрос 1: Для каких типов литья под давлением в первую очередь подходит сверхточное основание для малых ворот?

A1: Небольшие основания пресс-форм особенно подходят для формования высокоточных пластиковых деталей со строгими требованиями к внешнему виду, таких как электронные разъемы, оптические линзы и корпуса медицинских устройств. Они особенно подходят для изделий, не требующих сварных швов, следов усадки и высокого качества поверхности.

В2: Каков производственный цикл при использовании небольшой формы для ворот?

A2: Цикл разработки небольшой основы пресс-формы для ворот обычно составляет 4-8 недель, в зависимости от сложности и требований к точности продукта. Хотя первоначальные инвестиции выше, высокая эффективность производства и превосходное качество продукции приводят к значительной долгосрочной экономической эффективности.

В3: Каковы преимущества пресс-форм с мелкими воротами по сравнению с традиционными формами?

A3: По сравнению с традиционными пресс-формами, пресс-формы с мелкими литниками обладают такими преимуществами, как более высокая точность изделия, лучшее качество поверхности, более высокая эффективность производства и более высокая степень автоматизации. Система горячеканальной системы с игольчатым клапаном эффективно позволяет избежать дефектов продукции, сокращает этапы последующей обработки и улучшает использование материала, что делает ее особенно подходящей для крупносерийного и высококачественного производства.
